Manual de las Apps

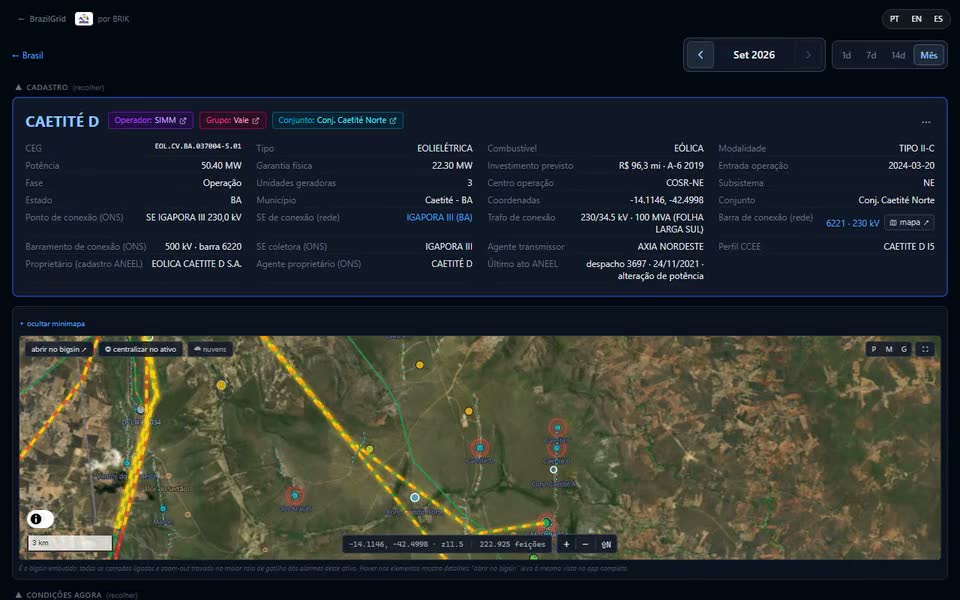

1. Abra la ficha. El cuadro de registro, arriba, dice qué es el activo: CEG, potencia, operador, grupo, conjunto y punto de conexión (en Caetité D, la SE Igaporã III, 230 kV). En la fila Propietario (registro ANEEL), cuando el emprendimiento tiene más de un CNPJ titular, la ficha muestra el socio mayoritario con el porcentaje y el número de socios — “socio mayoritario (x %, 1 de N socios)”, desde el 23/09/2026; la deuda sigue vinculada por el CNPJ de la SPE. Abrir en este estado →

2. Elija el período. El enlace abre agosto de 2026 (parámetro ?mes=2026-08 en la URL); en pantalla, las flechas ‹ › del cuadro de KPIs cambian el mes y los botones M · D · I alternan mes, día e intervalo. Abrir en este estado →

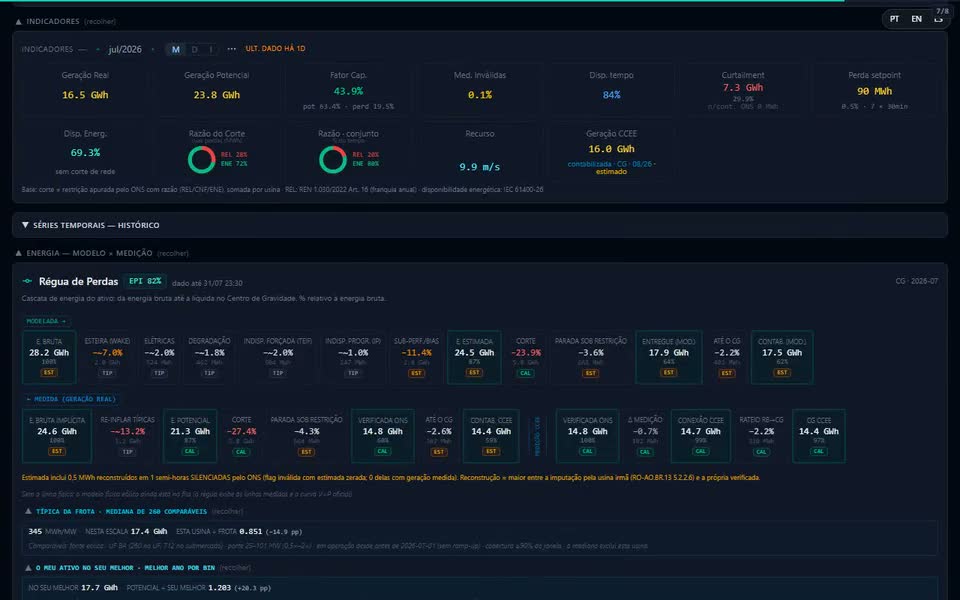

3. Pase el ratón sobre Recorte y sobre Razón del Recorte: el tooltip dice cómo se calcula el número y en qué norma se apoya. Abrir en este estado →

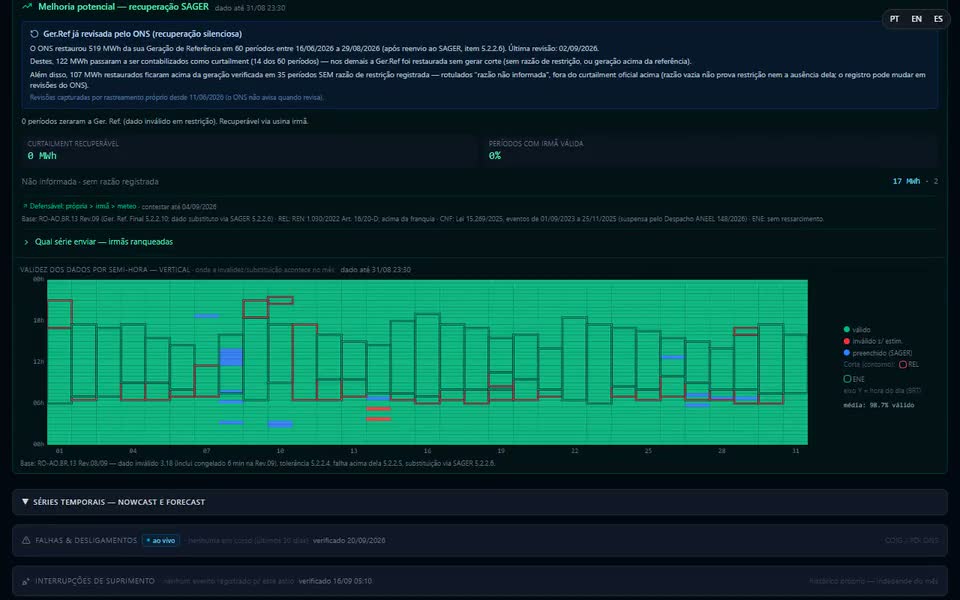

4. Baje hasta Mejora potencial — recuperación SAGER y, justo debajo, Validez de los datos por semihora: el mes entero, celda por celda. Abrir en este estado →

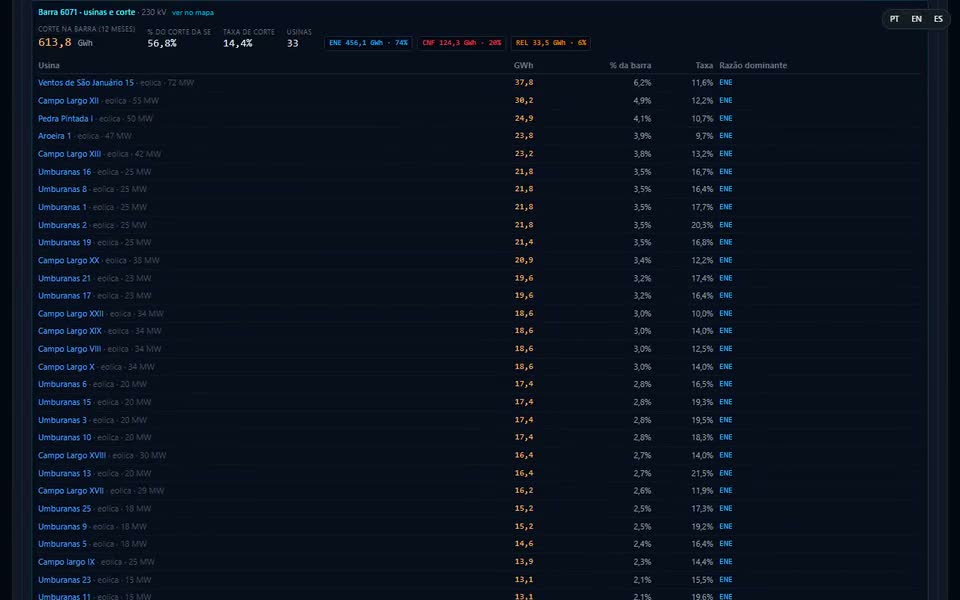

5. Siga al punto de conexión: en la ficha de la SE, el cuadro Recorte del vecino muestra cuánto se recortó a las plantas que ya llegan allí, por razón y por barra. Haga clic en una barra para ver sus plantas. Abrir en este estado →

6. Comparta el estado: la URL guarda el mes (?mes=), el día (?dia=), el intervalo (?ini= y ?fim=) y el cuadro (#…). Quien abra el enlace llega al mismo lugar.

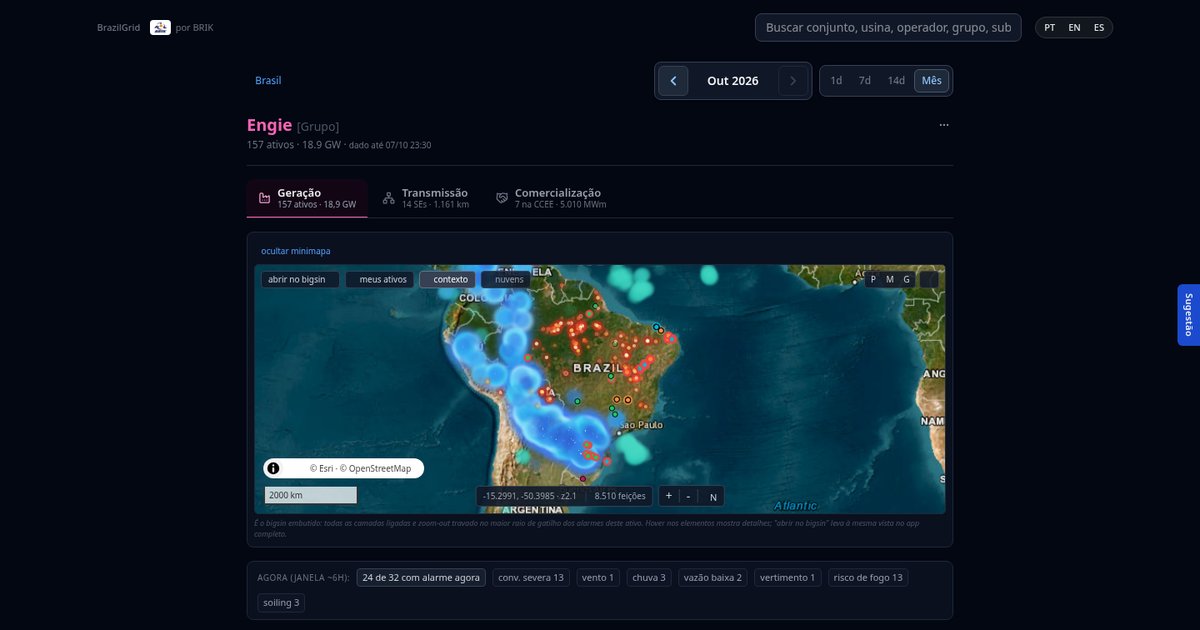

7. Abra un grupo, operador o financiadora: desde el 25/09/2026 la página abre en la pestaña “Todos”, con las centrales de TODAS las fuentes en una sola lista, y las pestañas por fuente (EOL, UFV, UHE, UTE, SE, LT) quedan al lado para filtrar. Engie: 157 activos, 18,9 GW — Todos 194 ítems, EOL 88, UFV 52, UHE 16, UTE 1, SE 14, LT 23 (leído en la pantalla de producción el 26/09/2026). Si una fuente falla en la consulta, el aviso aparece encima de la lista; no desaparece callada. Desde el 02/10/2026 la lista de activos, las subestaciones, las líneas y el SAGER del grupo están en cuadros con barra propia (clic en el título para contraer); todos empiezan abiertos — contrayendo todo, la página del grupo cabe en unas dos pantallas (Voltalia: 1,9 pantallas, medido en el build del 02/10/2026). Abrir en este estado →

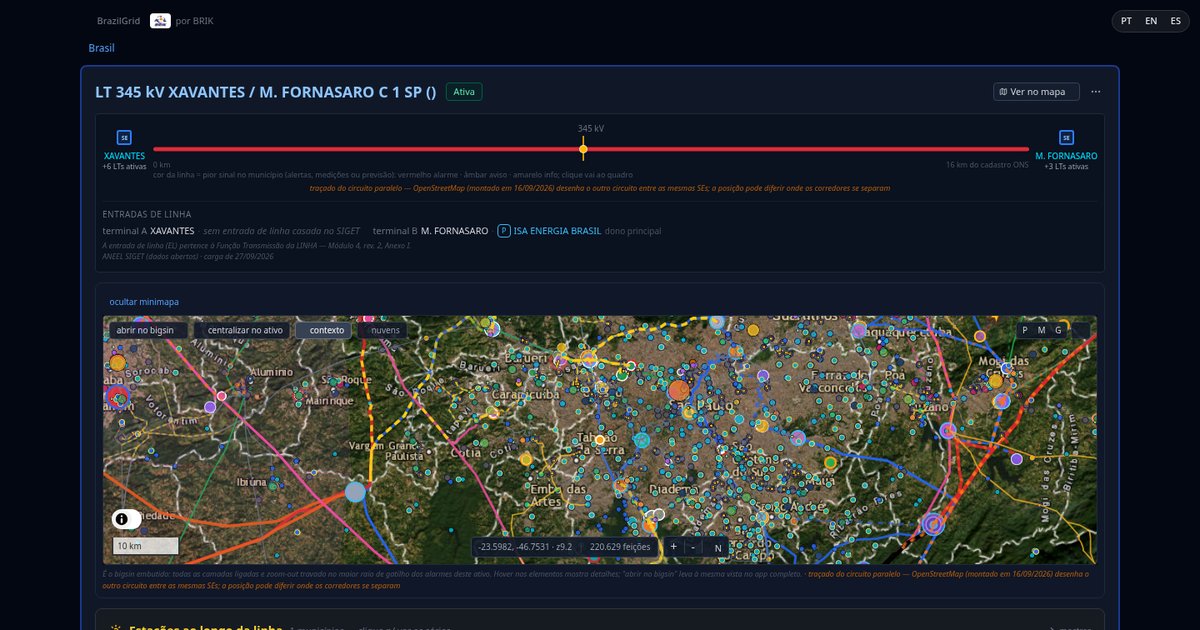

8. En la ficha de una LT, el esquema de arriba vincula las dos subestaciones de los extremos por el grafo de la red (cruzadas por el CÓDIGO del catastro del ONS) y dice, debajo de cada nombre, cuántas OTRAS LT activas salen de ahí — haga clic en el nombre para ir a la estrella de la SE. LT 345 kV Xavantes – M. Fornasaro C1 (SP): Xavantes +6 LT activas, M. Fornasaro +3 (leído en la pantalla de producción el 26/09/2026). Abrir en este estado →

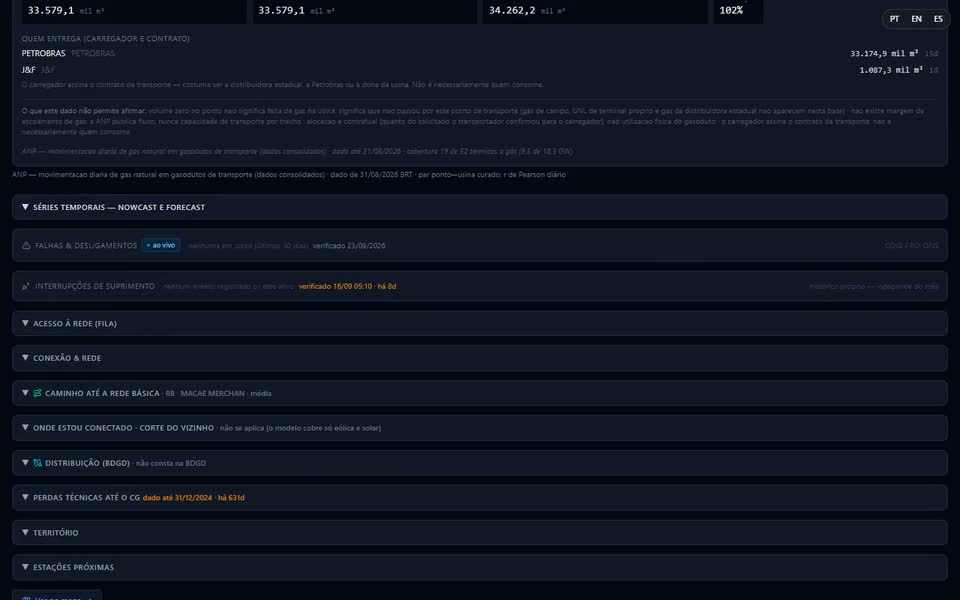

9. En una térmica, la ficha gana cuadros propios. En la UTE Norte Fluminense (RJ, gas), en agosto de 2026: en Específico térmica, el “CVU declarado CCEE” trae una línea por parcela con el último CVU declarado y la semana operativa, y el gráfico semanal escalonado de la CCEE (por parcela) junto al CVU del ONS (por unidad de planificación) — pase el mouse sobre una semana para ver los dos valores, que no se suman; justo debajo, “Por qué generó” muestra la barra de lo que la central generó y, justo debajo, la de lo que programó el ONS; más abajo vienen “Restricción de operación — constrained-on y constrained-off (CCEE)”, que ahora trae también la línea de unit commitment (MWh de la CCEE en todas las horas del mes y el R$ oficial del cargo, lado a lado, nunca sumados al constrained-on — pase el mouse sobre la etiqueta para ver la fuente y la fecha), y “¿Llegó el combustible?”, con el punto de entrega de gas de la ANP. Abrir en este estado →

10. En cualquier app de la plataforma, la pestaña vertical “Sugerencia”, en el borde derecho, a media altura, abre un formulario: escriba lo que faltó o podría ser mejor (de 3 a 2.000 caracteres), deje el correo solo si quiere respuesta y haga clic en Enviar — la dirección de la página en la que está va junto, para que el equipo abra el mismo estado. Cancelar o Esc cierran solo el formulario: la pestaña nunca desaparece. No aparece en una app embebida (minimapa, tarjeta de la landing, ?embed=). Abrir en este estado →

Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Curtailment (MWh) = Σ_t max(Est_t − Ver_t ; 0) × 0,5 h
   sumando solo las semihoras t bajo restricción, por el gate del ONS:
      flag de generación restringida = 1  O  razón publicada (REL, CNF, ENE)
      antes de 2024 la flag no existe — vale solo la razón
   Est = generación estimada por el ONS (MW) · Ver = generación verificada (MW)
Curtailment % = Curtailment ÷ Σ Est del período

FC entregado = Generación verificada ÷ (Potencia nominal × horas del período)
FC potencial = Generación de Referencia ÷ (Potencia nominal × horas)
FC perdido   = Curtailment ÷ (Potencia nominal × horas)

Σ_u max(Est_u − Ver_u ; 0)   ≥   max(Σ_u Est_u − Σ_u Ver_u ; 0)
   suma por central                  suma por conjunto (cómputo del ONS y base de cálculo del contador)

Colores: verde = válida · rojo = flag 1 Y estimada 0 (Referencia en cero, recorte fuera de la cuenta) · azul = flag 1 Y estimada > 0 (sustituida por el ONS, recorte contabilizado) · gris = no ingerido
Semihora silenciada: flag de dato inválido = 1  Y  generación estimada = 0
Med. inválidas % = semihoras silenciadas ÷ semihoras del período
Recuperable = max(P_central × FC de las hermanas válidas − Ver ; 0) × 0,5 h × PLD de la hora

Orden de preferencia del dato sustituto: 1) registro de la propia central → 2) mejor hermana del mismo conjunto → 3) piso meteorológico
Ranking de las hermanas: cobertura del período · MWh recuperables · correlación histórica · distancia
Ventana ordinaria de impugnación: 3 días hábiles

Horas REL del año = minutos en restricción REL publicados por el ONS, en el conjunto, acumulados desde el 1 de enero
Resarcible en el régimen ordinario = solo lo que supera la franquicia anual
Franquicia 2026 aplicada por el ONS: 110 h (eólica) · 55 h (solar)
Base normativa: 78 h (eólica) · 30 h 30 min (solar)

Tasa = Recorte ÷ (Recorte + Generación verificada)
Recorte = Σ curtailment (con razón de restricción) de las eólicas y solares conectadas a la SE, en 12 meses o 90 días

Razón de la semihora = razón del archivo POR CONJUNTO del ONS
   sin ella → razón del archivo INTRA-SEMIHORA del ONS
   sin las dos → PEND (“razón pendiente de publicación por el ONS”), porción GRIS
El MWh del recorte NO cambia: solo la división entre REL, CNF y ENE es provisoria

Programado = Σ términos del ONS (mérito, inflexibilidad pura y embebida, unit commitment, razón eléctrica, …) + residuo
Desvío = Generación verificada − Generación programada (MWh en el mes)
   > 0 → la central generó por encima de lo programado (redespacho hacia arriba)
   < 0 → por debajo
% del término = término ÷ total, calculado por separado en lo verificado y en lo programado

Energía on (MWh) = Σ_h GERACAO_RESTRICAO_OPERATIVA_CONST_ON (horas publicadas por la CCEE)
Energía off (MWh) = Σ_h ENERGIA_AJUSTADA_ENCARGO_RESTRICAO_OPERATIVA (desde 06/2024)
R$ = cargo por servicios del sistema recibido por la central (valor oficial)
Unit commitment (línea propia, nunca sumada al constrained-on): MWh = Σ_h GERACAO_UNIT_COMMITMENT (todas las horas del mes); R$ = ENCARGO_REST_OP_UNIT_COMT (valor oficial)
Atribución de la hora: generación = mérito + inflexibilidad + unit commitment + … + constrained-on + residuo

Asignación (%) = Σ volumen realizado ÷ Σ volumen solicitado × 100   (nunca promedio de porcentajes diarios)
Vínculo = r de Pearson (volumen diario en el punto, generación diaria de la central), en los días pareados
   r ≥ 0,90 → acompaña la central · parcial · punto compartido · sin variación · sin base

Solo en las semihoras con razón de restricción, por central:
   vinculante     = recorte > 0 y la central generó; o central Y conjunto entero en cero
   parada         = recorte > 0, verificada ≤ 0 y alguna hermana del conjunto generando en el mismo instante
   no vinculante  = rotulada, pero recorte = 0 (generó ≥ estimada) — solo conteo
Caja “Recorte” = Σ vinculante · Caja “Parada bajo restricción” = Σ parada · las dos suman el val_curtailment

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• Español en gridAssets. Medido el 19/09/2026, la interfaz abría en portugués incluso con ?lang=es. Desde el 20/09/2026 la elección de idioma viaja de la landing a los apps (cookie bg_lang en .brazilgrid.com), así que elegir español en la landing y abrir el gridAssets mantiene el español; un cuadro que aún salga en portugués es traducción faltante, no la elección perdiéndose.
• Base resarcible oficial en toda la serie. La frustrada por la Generación de Referencia Final del ONS solo aparece donde el ONS publica esa columna; el cuadro muestra la cobertura. Crece a medida que el ONS publica.
• Franquicia aplicada de años anteriores. Solo el valor aplicado de 2026 está archivado con fuente; los años anteriores usan la base normativa, rotulada como tal. Archivar los ciclos anteriores del panel del ONS cierra esa brecha.
• Aviso de mes revisado por el ONS. Hoy vigilamos y reingerimos los meses que el ONS reescribe; mostrar en la ficha cuándo se revisó un mes ayudaría a quien compara números de fechas distintas.
• Cerrar la razón del 17 y el 18/09/2026. Los dos días entraron con el recorte correcto por la flag del ONS, pero parte de la división por razón vino del archivo intra-semihora. Cuando el ONS publique el archivo por conjunto de esos días, la porción gris se vuelve REL, CNF o ENE sola.
• Gas de las térmicas sin punto en la ANP. 33 de las 52 térmicas a gas reciben gas de campo, de GNL de terminal propio o de la distribuidora, que la ANP no publica; fuentes indirectas (terminales de GNL, distribuidoras estatales) cerrarían parte de ese vacío.

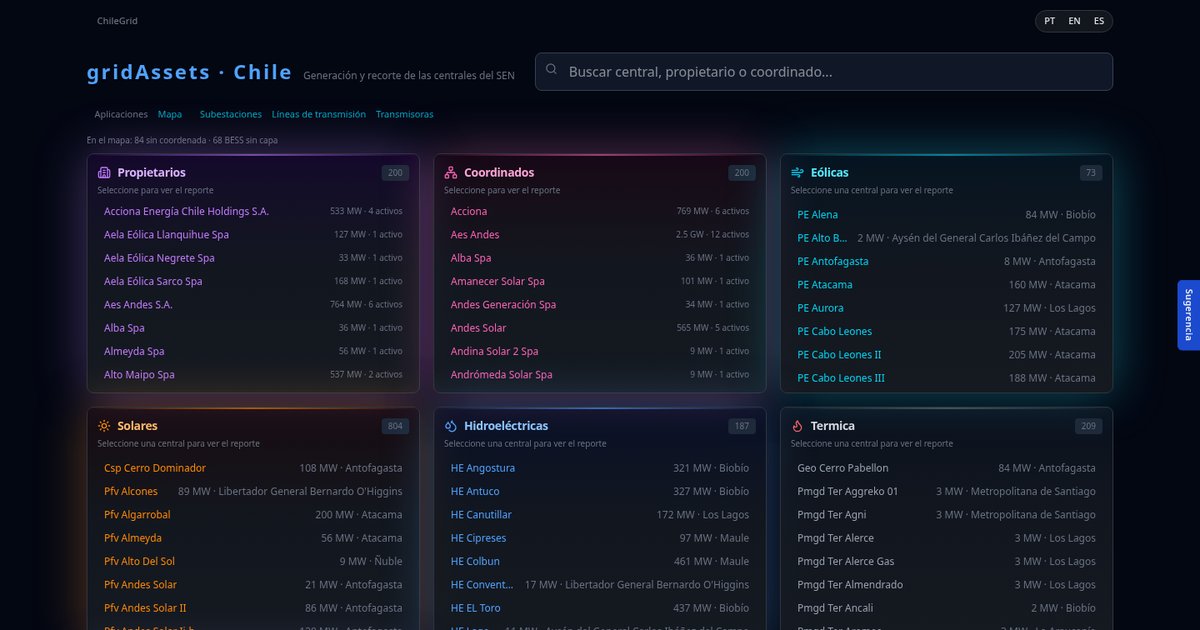

1. Entre por el mapa o por la lista: en gridMap o gridOne, con cualquiera de los siete países en el selector, haga clic en un activo y use el chip “Vista analítica” (o la ↗ de la lista de la vista de gridOne); o abra el /activos del país (cl., co., pe., ar., uy., py. o bo.brazilgrid.com) y busque por el nombre. El idioma cambia arriba (ES, PT, EN) y va a la URL (?lang=). Abrir en este estado →

2. En la ficha de una central chilena, “Potencia máxima demostrada” muestra el mayor nivel sostenido durante 2 horas seguidas y el p99,5 de cada año; “Línea de tiempo de recortes” lista los eventos de reducción del mes elegido y una matriz día × hora. En la PFV Guanchoi, en mayo de 2026: 39 eventos, 145 horas, 6.176 MWh (leído el 24/09/2026). Abrir en este estado →

3. Todavía en la central: “Camino hasta la red” dice en qué subestación inyecta y qué líneas salen de allí (un nivel, con el método del enlace), y “Estaciones meteorológicas cercanas” lista las estaciones DMC y CEAZA con medición en un radio de 150 km, con la antigüedad de la última lectura. Abrir en este estado →

4. En la ficha de una subestación chilena, “Generación asociada” suma las centrales enlazadas a ella en los últimos 30 días con dato, y “Recorte por subestación” muestra 12 meses de recorte hasta el último mes que publicó el CEN. En la S/E Carrera Pinto: 294.771 MWh de 07/2025 a 06/2026, 257.085 de ellos de Campos del Sol (leído el 24/09/2026). Abrir en este estado →

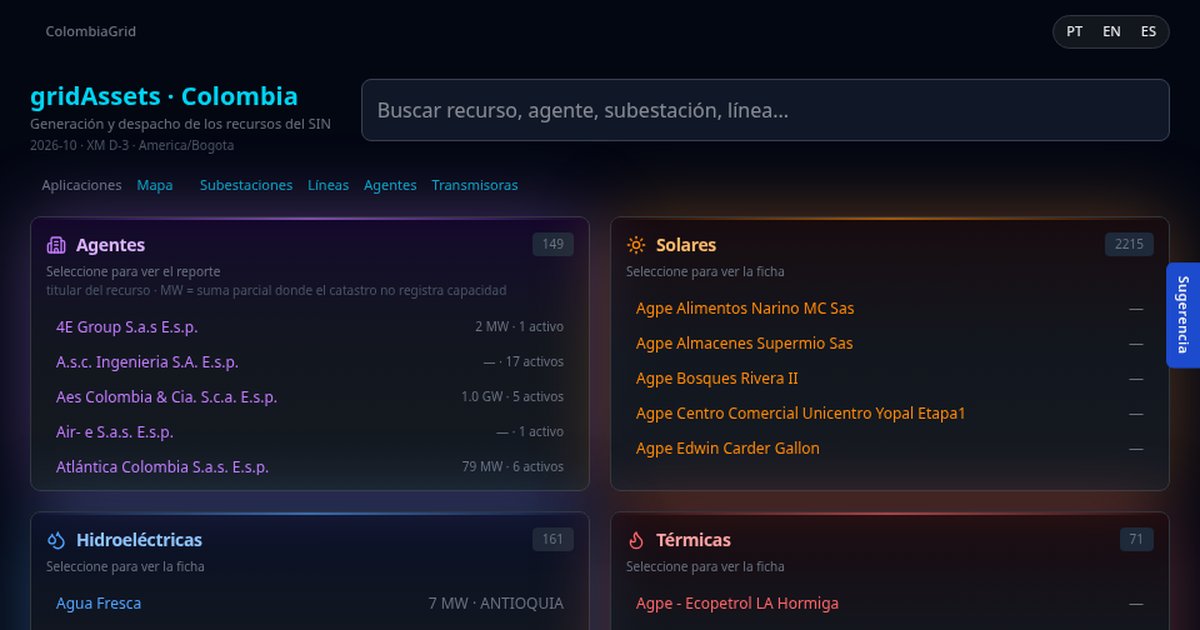

5. En Colombia, la ficha del recurso tiene la misma “Potencia máxima demostrada” (placa = capacidad efectiva neta publicada por XM, con fecha) y la “Línea de tiempo de restricciones (reconciliación negativa)”. En SNCR, en septiembre de 2026 hasta el día 21: 18 eventos, 365 horas, 161.727 MWh; el mayor, del 10/09 22 h al 16/09 0 h, duró 122 horas (leído el 24/09/2026). Abrir en este estado →

6. En la ficha de una subestación colombiana, el “Esquema radial de líneas” dibuja una estrella con las líneas que salen de ella, cada una hacia el otro extremo; el terminal que no casó con una subestación aparece listado con el nombre de la fuente, sin rayo. Antioquia | Occidente 110 kV: 12 líneas, 8 con dirección (leído el 24/09/2026). Abrir en este estado →

7. En cualquier ficha — central, recurso, subestación o línea —, “Alertas previstos · D+1 a D+3” da, por día local, ráfaga, lluvia, temperaturas y el nivel de cada fenómeno; en la ficha de la línea, “Clima por tramo del trazado” (plegado: ábralo para consultar) repite el pronóstico en puntos cada 50 km del trazado y señala dónde está el peor día. Abrir en este estado →

8. En Chile y Colombia, “Transmisoras” (en la página /activos) lista las empresas dueñas de subestaciones y líneas; la página de cada una suma subestaciones, líneas y km por tensión, con el minimapa de sus subestaciones. TRANSELEC S.A. (Chile): 76 subestaciones, 167 líneas, 6.892,3 km; INTERCONEXIÓN ELÉCTRICA S.A E.S.P. (ISA, Colombia): 57, 140 y 12.013,1 km (leído en la API de producción el 25/09/2026 a las 02:51 UTC). Abrir en este estado →

9. En la ficha de una línea chilena, “Precio en los extremos (ΔCMg)” compara el costo marginal de las dos subestaciones en los últimos 7 días publicados, y “Centrales en los extremos” lista las centrales conectadas a cada extremo. LONCOCHE–PULLINQUE 66 kV, del 19 al 23/09/2026: 61 horas con los dos extremos, ΔCMg medio de +10,21 USD/MWh (16,01 contra 26,22), 28 horas con diferencia de 1 USD/MWh o más (leído en la API de producción el 25/09/2026 a las 02:51 UTC). En Colombia los dos cuadros aparecen en gris, con el motivo. Abrir en este estado →

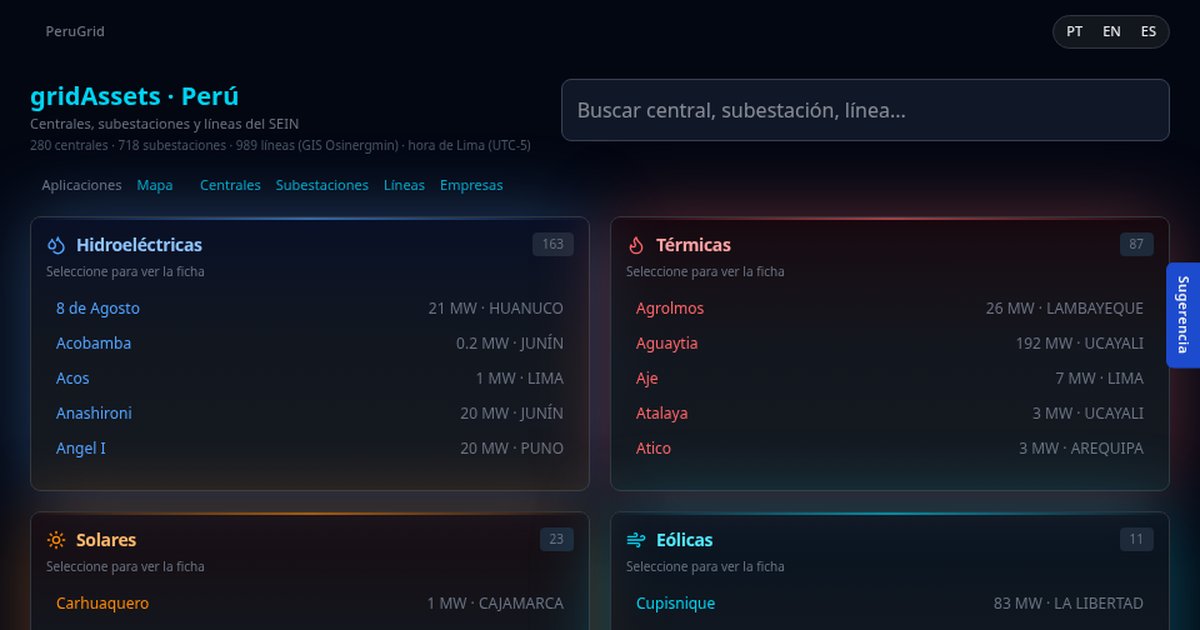

10. En Perú, la lista de centrales junta el GIS de Osinergmin con el catálogo del COES: la ficha dice si la posición es del GIS, indirecta (otro servicio del mismo regulador, con fuente y fecha) o inexistente. Mantaro no está en el GIS operativo; la posición viene del servicio ELECTRICIDAD_TOTAL de Osinergmin, consultado el 24/09/2026 a las 22:41 UTC. Abrir en este estado →

11. En la ficha de central de Perú: la serie del despacho ejecutado del COES cada 30 minutos, la “Potencia máxima demostrada” (el mismo criterio de Chile y Colombia) y el costo marginal de la barra, en S/./MWh, con energía y congestión. Mantaro: 657,5 MW sostenidos del 12/06/2026 22:30 al 13/06 00:30 (hora de Lima), 96,9 % de la placa de 678,7 MW, en 176 días de despacho (01/04 al 23/09/2026); Huanza, barra HUANZA 220: promedio de 305,83 S/./MWh del 18 al 23/09/2026, 34 medias horas con congestión (leído en la API de producción el 25/09/2026 a las 02:51 UTC). Abrir en este estado →

12. También en Perú: “Empresas” lista los 79 titulares que el COES publica en el despacho, con la energía de la ventana elegida (7 a 365 días; en los 30 días del 26/08 al 23/09/2026, Kallpa con 20,48 %), y cada central eólica o solar tiene el cuadro “Vertimiento RER”: Punta Lomitas, 774,7 MWh en 4 días entre el 17/04 y el 23/09/2026, como máximo 41,85 MW en una media hora (leído en la API de producción el 25/09/2026 a las 02:51 UTC). Abrir en este estado →

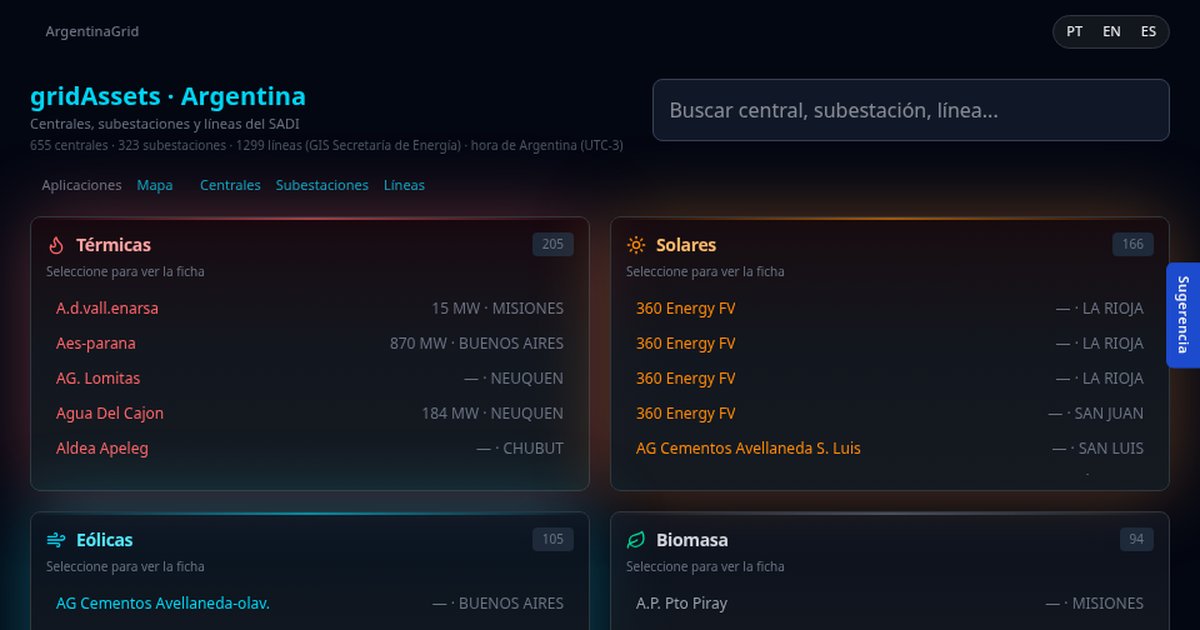

13. En Argentina, la ficha muestra el catastro del GIS de la Secretaría de Energía (carga del 22/09/2026 06:53 UTC), la estrella de líneas de la subestación y las alertas de rayo y fuego; la provincia se deriva de la coordenada con los límites del IGN, rotulada, y la ficha exporta CSV. HI Presidente Néstor Kirchner: 950 MW, en construcción, Santa Cruz; E.T. Trelew: 3 líneas de 132 kV de TRANSPA S.A., todas con el otro extremo nombrado (leído en la API de producción el 25/09/2026 a las 02:51 UTC). Abrir en este estado →

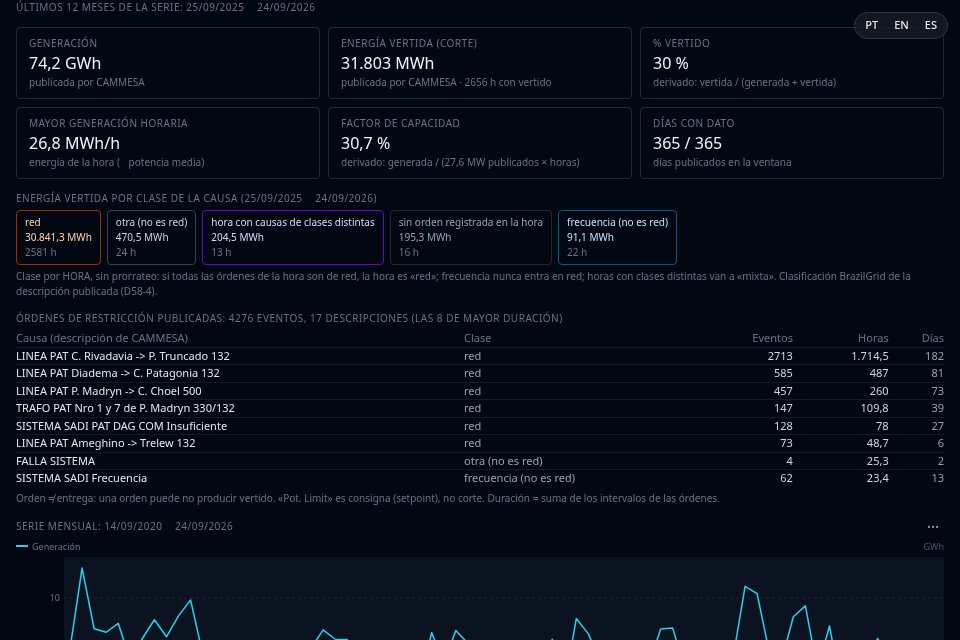

14. En Argentina, la ficha de cada central renovable del MEM tiene el cuadro “Generación y energía vertida — CAMMESA (PPO)”: 12 meses de generación y de energía vertida publicadas, el % vertido y el factor de capacidad (derivados, rotulados), la vertida por CLASE de la hora (red, frecuencia, otra, mixta, sin orden) y las órdenes de restricción más largas con el elemento nombrado. P.E. Diadema II (Chubut), del 24/09/2025 al 23/09/2026: 74,4 GWh generados, 31.808 MWh vertidos (29,95 %), 30.846,7 MWh de ellos en horas de red; la orden más larga es la línea Comodoro Rivadavia → Pico Truncado 132 kV (2.713 eventos, 1.714,5 h) (leído en la pantalla de producción el 26/09/2026). Abrir en este estado →

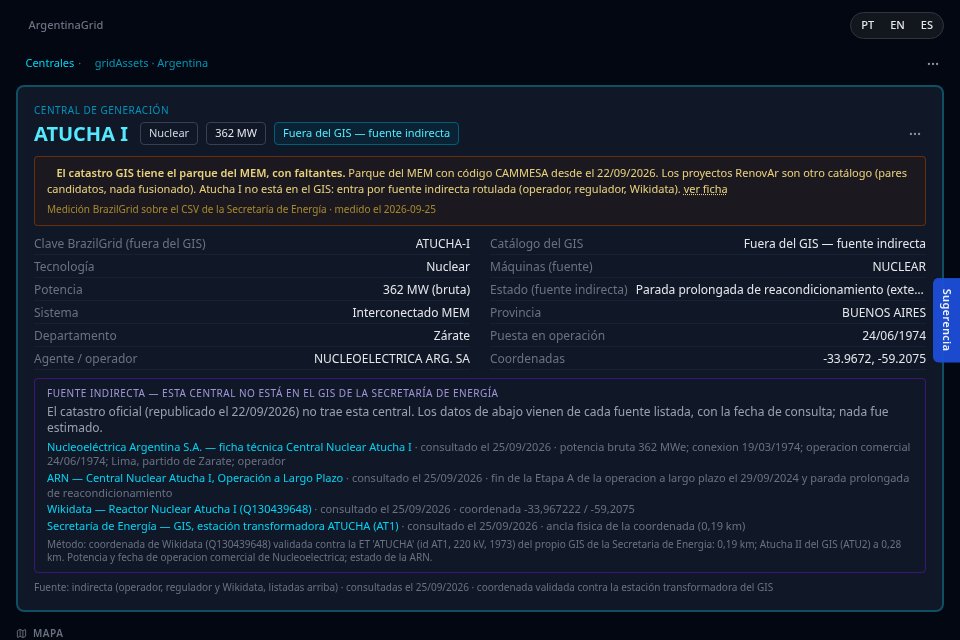

15. Atucha I no está en el GIS de la Secretaría de Energía: la ficha la muestra con el sello “Fuera del GIS — fuente indirecta”, la clave BrazilGrid ATUCHA-I (no hay código CAMMESA verificable) y cada dato con su fuente y la fecha de la consulta — 362 MW brutos y operación comercial el 24/06/1974 (Nucleoeléctrica), parada prolongada de reacondicionamiento desde el 29/09/2024 (ARN) y la coordenada de Wikidata, verificada a 0,19 km de la estación transformadora ATUCHA del propio GIS (consultas del 25/09/2026). Abrir en este estado →

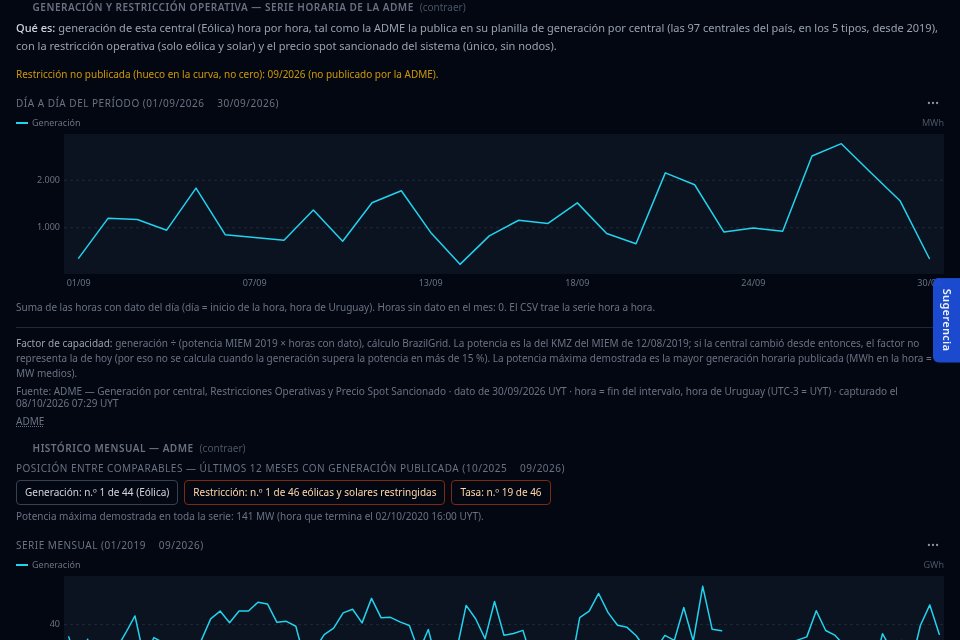

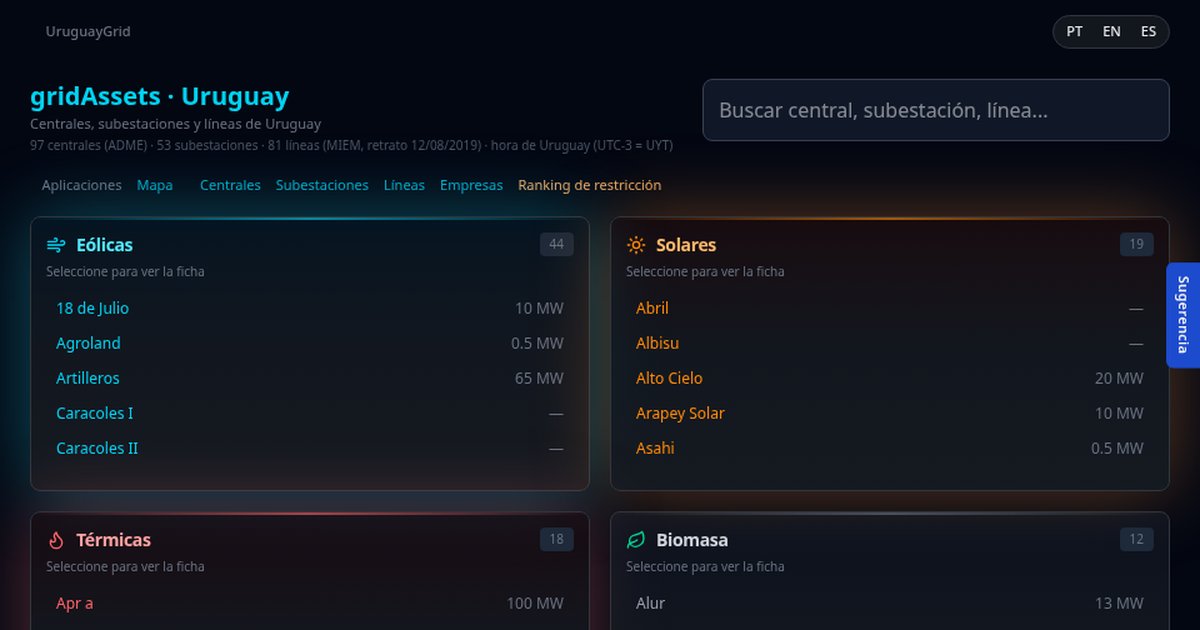

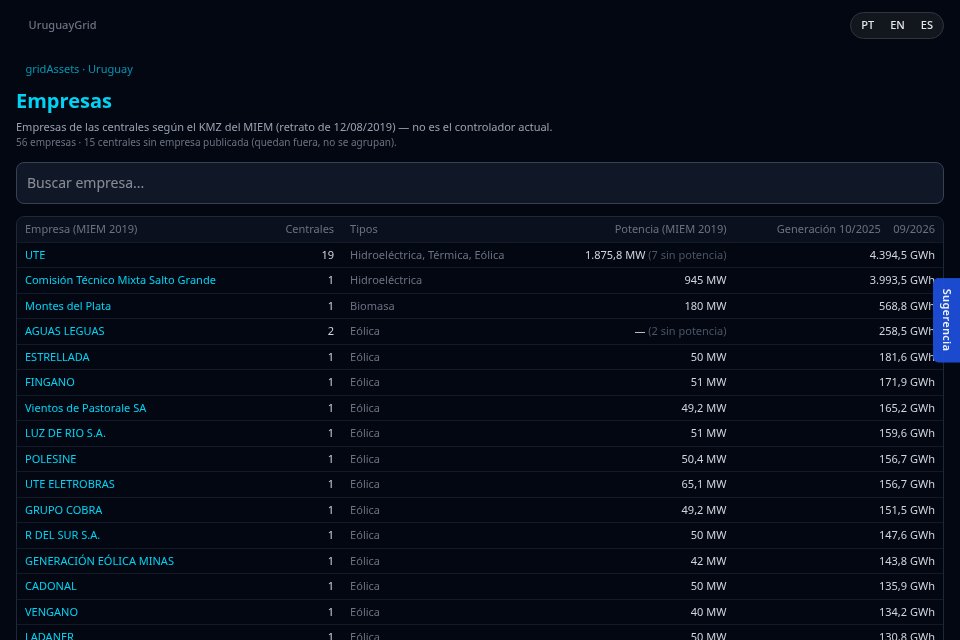

16. En Uruguay, la ficha de cada una de las 97 centrales tiene “Generación y restricción operativa — serie horaria de la ADME”: generación, factor de capacidad, potencia máxima demostrada, horas sin dato y spot del sistema y capturado en los 12 meses con generación publicada; en las eólicas y solares, la restricción operativa, la tasa y la posición en el ranking. Pampa (eólica, UTE): 403,7 GWh de 09/2025 a 08/2026, FC 32,5 %, restricción operativa de 16.495 MWh de 08/2025 a 07/2026 (tasa 3,94 %), n.º 1 de 46 en MWh (API de producción leída el 26/09/2026 03:41 UTC). Se puede abrir el día a día de cualquier mes y bajar el CSV mensual u horario. Abrir en este estado →

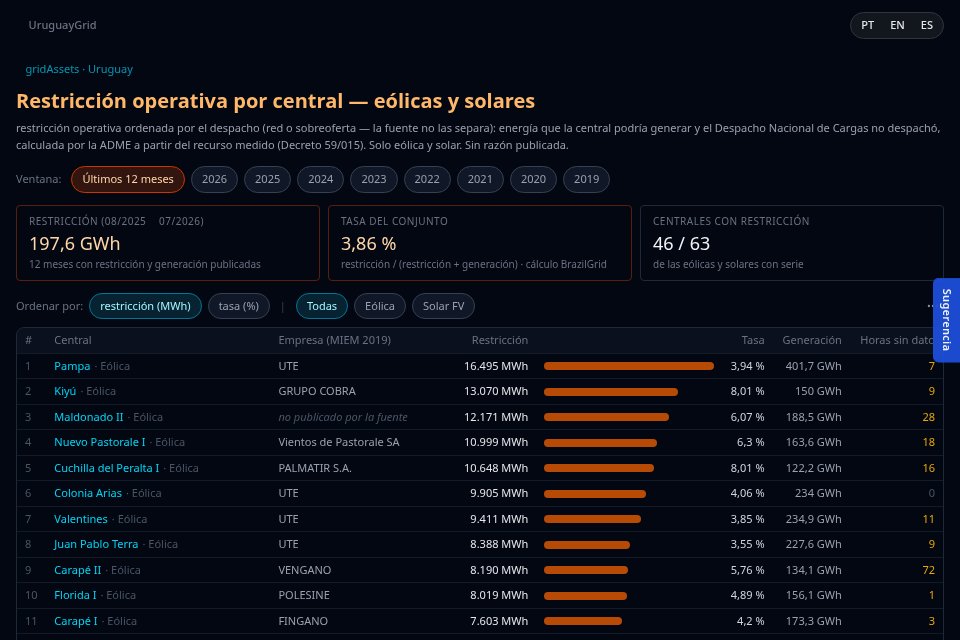

17. Todavía en Uruguay, la página “Restricción operativa” (/restriccion) ordena las eólicas y solares por la restricción de los últimos 12 meses o de un año elegido, con tasa, generación y horas sin dato, y exporta CSV: 197,6 GWh en el país de 08/2025 a 07/2026, tasa de 3,86 %, 46 de las 63 centrales con restricción (API de producción leída el 26/09/2026 03:41 UTC). “Empresas” (/empresas) agrupa las centrales por la empresa del catastro del MIEM de 2019 — 56 empresas, 15 centrales sin empresa publicada, UTE con 19 centrales y 4.274,5 GWh de 09/2025 a 08/2026. Abrir en este estado →

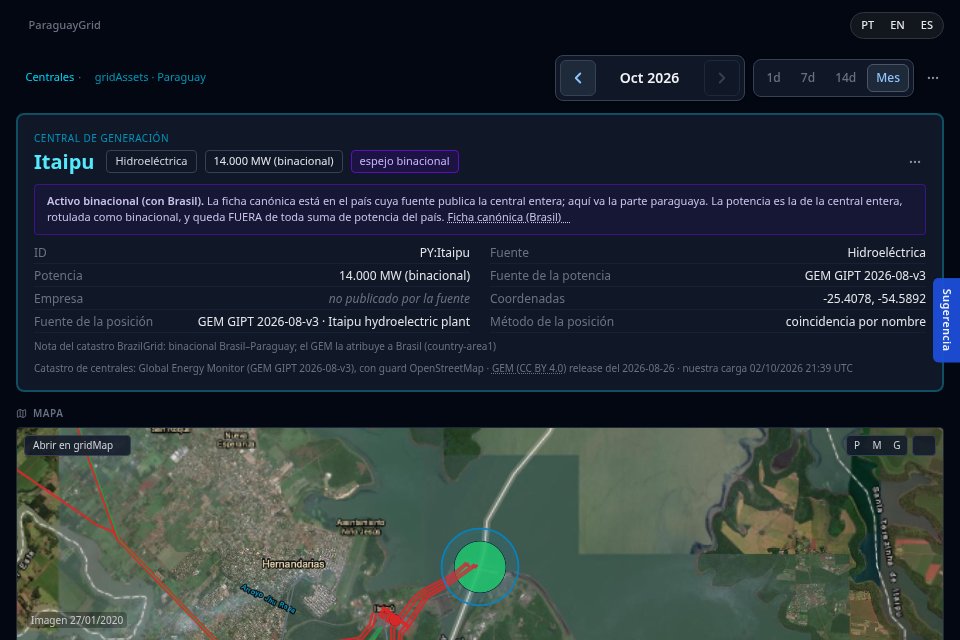

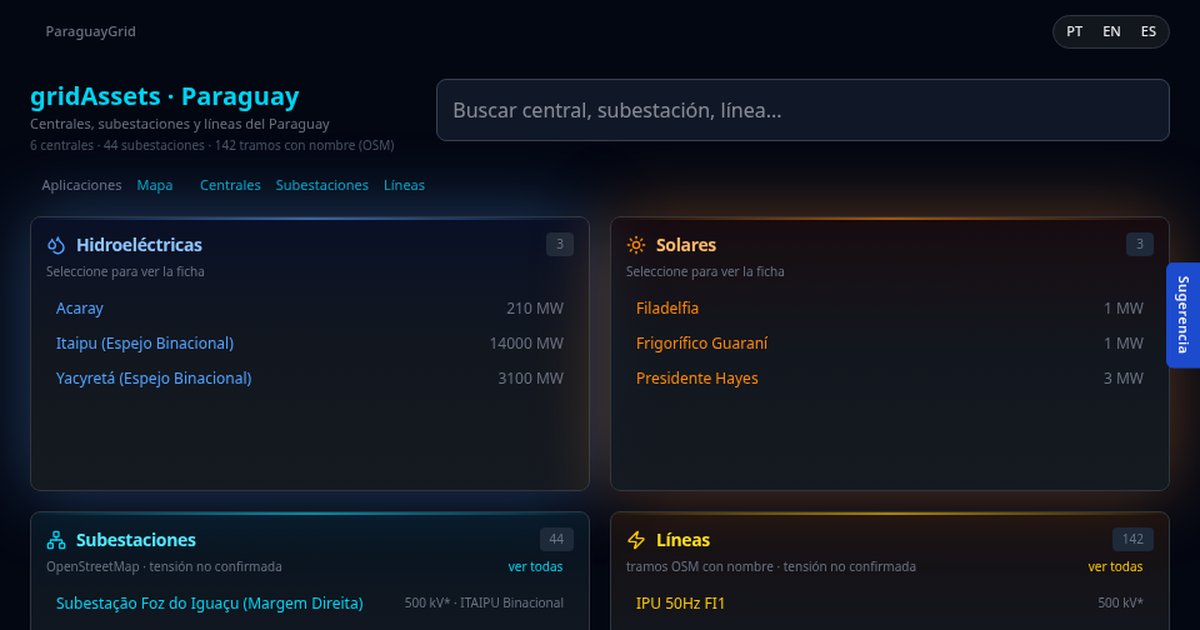

18. En Paraguay, Itaipu y Yacyretá aparecen con el sello “espejo binacional”: la ficha canónica está en el país cuya fuente publica la central entera (Itaipu en el gridAssets de Brasil, Yacyretá en el de Argentina), con enlace, y su potencia de 14.000 MW y 3.100 MW queda FUERA de las sumas del país — la lista suma 214,5 MW sin los espejos. La ficha de Itaipu muestra la parte paraguaya de la serie del ONS: en los 30 días del 25/08 al 23/09/2026, 3.244 MWmed quedaron en Paraguay y 1.491 se cedieron a Brasil, 68,5 % del sector de 50 Hz (leído en la pantalla de producción el 26/09/2026). Abrir en este estado →

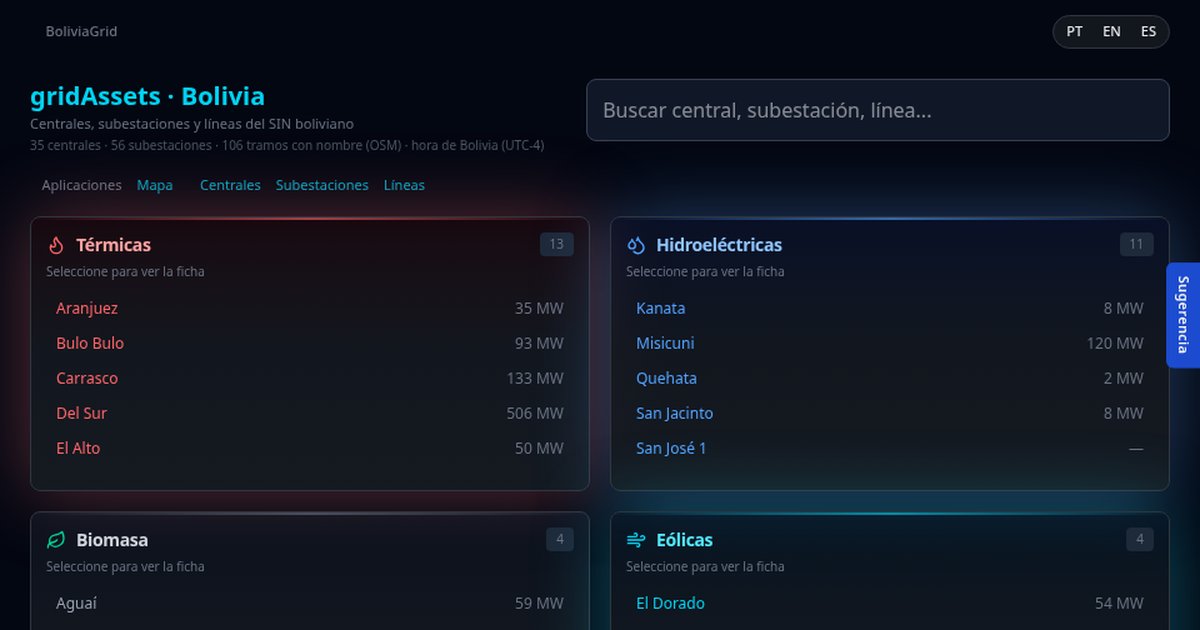

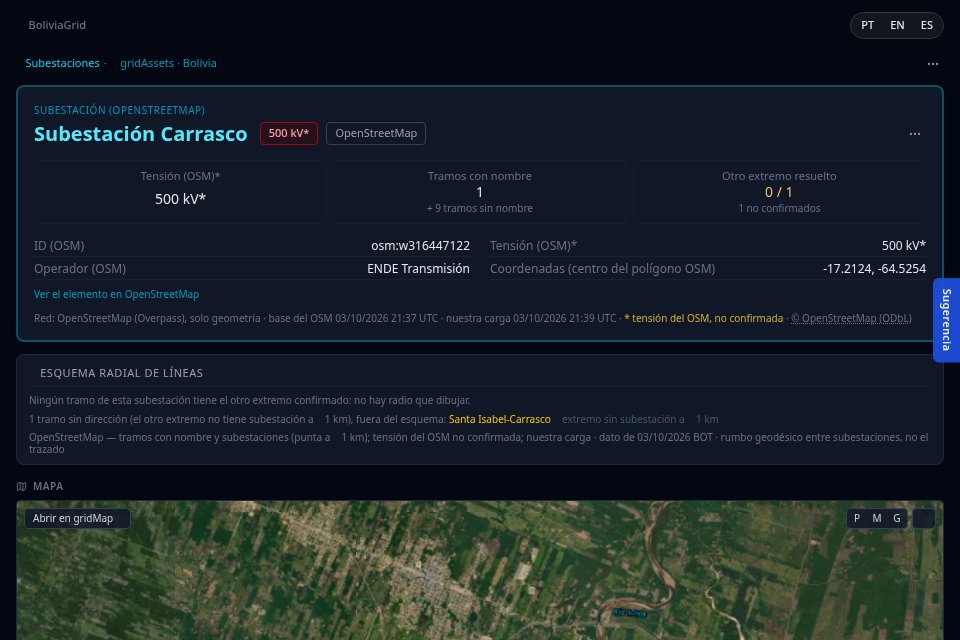

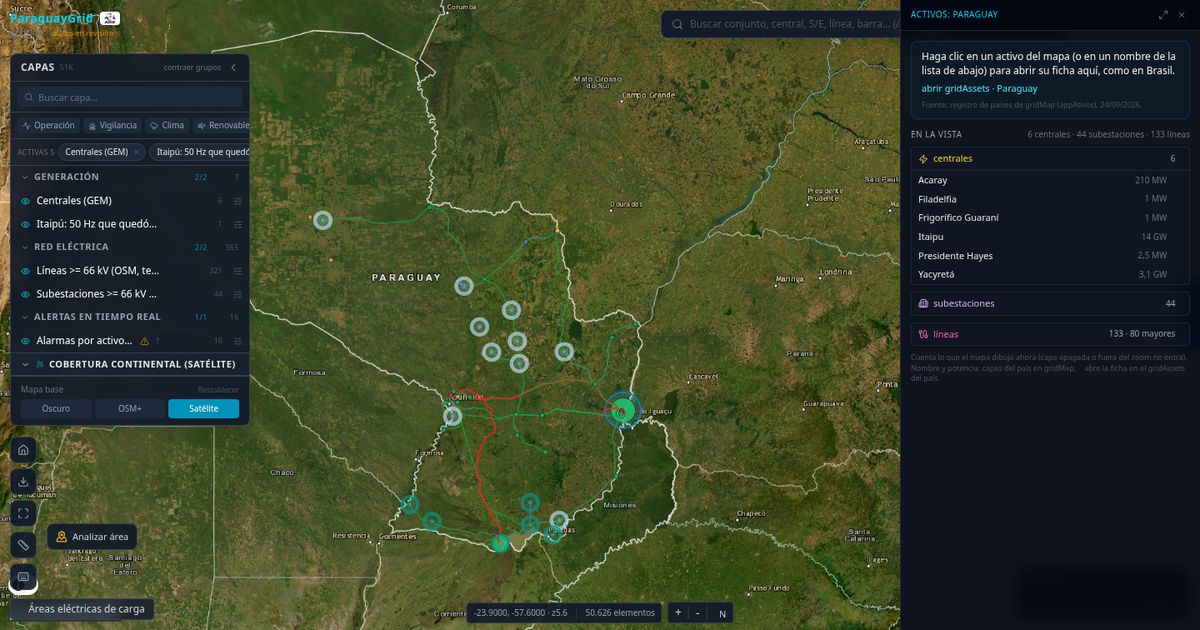

19. En Paraguay y Bolivia la red viene de OpenStreetMap: la tensión aparece con asterisco — “tensión del OSM, no confirmada” —, la línea es el TRAMO con nombre del OSM (rotulado “no es el circuito”) y el otro extremo solo se resuelve cuando hay subestación a ≤ 1 km de la punta, nunca por nombre. Subestación Carrasco (Bolivia): 500 kV*, operador ENDE Transmisión en el OSM, 1 tramo con nombre y 9 sin nombre, ningún extremo confirmado (base del OSM del 25/09/2026 13:22 UTC, nuestra carga del 25/09/2026 23:28 UTC). Abrir en este estado →



20. En la ficha de central de Argentina, Uruguay, Paraguay, Bolivia y Perú, el selector de período está arriba: las flechas ‹ › cambian el mes y los botones 1d · 7d · 14d · Mes cambian la ventana (1, 7 y 14 días terminan en el último día que publicó la fuente). El período va a la URL (?mes=2026-07, ?dia=, o ?ini=&fim= hasta 31 días) y gobierna los Indicadores y la serie del período; el histórico mensual, más abajo, no cambia. Sin ?mes= la ficha abre en el último mes con dato de ESA central. Pampa (eólica, UTE), julio de 2026: 39.729,9 MWh, FC 37,7 %, restricción operativa de 711,4 MWh en 8 horas, tasa de 1,76 % (API de producción leída el 02/10/2026 07:49 BRT (10:49 UTC)). Abrir en este estado →

Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Nivel(h) = min(g[h], g[h+1])   — 2 horas seguidas; g = generación horaria publicada
Pico = mayor Nivel de la serie, solo horas con g ≤ techo
Techo físico = max(3 × placa ; 1,5 × p99,5 de la propia serie)   (horas por encima: excluidas y contadas)
Chip: “demostró” si 0,9 × placa ≤ pico ≤ 1,05 × placa · “nunca sostuvo el 90%” si < 0,9 · “por encima de la potencia del catastro” si > 1,05
Curva anual = p99,5 de la generación horaria en cada año calendario

Evento = secuencia de horas consecutivas con valor > 0 (cruza la medianoche)
   horas = nº de intervalos · energía = Σ MWh · pico = mayor hora
Recorte de la SE en el mes = Σ reducciones (MWh) de las centrales enlazadas a la SE
% recortado = Σ reducción ÷ (Σ reducción + Σ generación), solo en las horas en que existen ambos

Por día local y por fenómeno (ráfaga, lluvia en 24 h, calor, frío):
   crítico: ≥ p98 local del mes y ≥ piso mínimo del país, o ≥ piso de alarma del país
   alerta: ≥ p95 y ≥ piso mínimo · monitoreo: ≥ p90 y ≥ l0
   calor y frío: p98 / p02, con margen de 2,5 °C para crítico
Ráfaga — Chile: l0 12 · mínimo 15 · alarma 30 m/s · Colombia: 12 · 15 · 28 m/s
Línea: un punto cada 50 km del trazado (hasta 24); vale el peor nivel del día

Para cada hora h con los dos extremos publicados:
   CMg_A(h), CMg_B(h) = promedio de las barras de la subestación EN LA TENSIÓN de la línea (sin barra en esa tensión: promedio de todas, rotulado)
   ΔCMg(h) = CMg_B(h) − CMg_A(h)   — A y B en el orden de los terminales de la ficha
Hora con un solo extremo: sin Δ (nunca cero)
Horas con diferencia = n.º de h con |ΔCMg| ≥ 1 USD/MWh
Ventana = 7 días hasta el último día publicado de LOS DOS extremos

Energía (MWh) = Σ MW de las medias horas ÷ 2   — suma de las columnas del COES de la central
Día con recorte = día con alguna media hora > 0 (hora de Lima)
Mes = suma de los días; un día no publicado queda fuera (no es cero)

Tasa = Σ RO ÷ (Σ RO + Σ generación), solo en los meses con RO Y generación publicadas por la ADME
RO y generación en MWh (hora = fin del intervalo; celda centinela o negativa fuera de la suma, contada)
Ventana 12 m = los 12 últimos meses con los dos publicados (hoy 08/2025 → 07/2026)
FC = generación ÷ (potencia MIEM 2019 × horas con dato)

% vertido = vertida ÷ (generada + vertida)   — vertida = la publicada por CAMMESA (ya con restricción)
FC = generada ÷ (potencia publicada × horas)   — no se calcula si el pico horario > 1,15 × placa
Clase de la HORA: todas las órdenes de la hora de red → “red”; solo frecuencia → “frecuencia”; clases distintas → “mixta”; sin orden → “sin orden”

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• Transmisora: trazado y SEO. La página de la transmisora ya existe en Chile y Colombia (desde el 25/09/2026); falta dibujar en el minimapa el trazado de sus líneas, como en Brasil, y llevarla a Perú.
• Camino de más de un nivel. Seguir la red de subestación en subestación hasta el sistema nacional requiere el grafo de la red de Chile, que todavía no existe como tabla.
• Colombia: puente recurso → subestación. Sin él, Colombia no tiene generación por subestación, camino hasta la red, recorte por subestación ni centrales en los extremos de la línea.
• Pronóstico más completo. Viento medio y tormenta (CAPE) en el cuadro previsto, y el perfil de relieve a lo largo del trazado de la línea.
• Perú: próximas piezas. Puente declarado central → subestación (hoy el costo marginal de la central puede ser “por proximidad”) y la congestión del COES por línea.
• Argentina, Uruguay, Paraguay y Bolivia. Argentina muestra generación y energía vertida por central renovable del MEM (PPO de CAMMESA, desde el 25/09/2026) y Uruguay la serie horaria de la ADME (desde el 26/09/2026); faltan, en Argentina, potencia máxima demostrada y serie horaria y, en Uruguay, el vínculo central → subestación y el intercambio con Brasil. Paraguay y Bolivia tienen ficha desde el 25/09/2026, con red solo de OpenStreetMap.
• Animación. Esta sección todavía no tiene video: la etapa 1 tiene las capturas de la pantalla de entrada de las apps de los siete países y los pasos nuevos de la etapa 2 (Argentina, Uruguay, Paraguay y Bolivia) tienen la captura de la pantalla descrita, todas con la fecha de captura y recapturadas todos los días del sitio público.

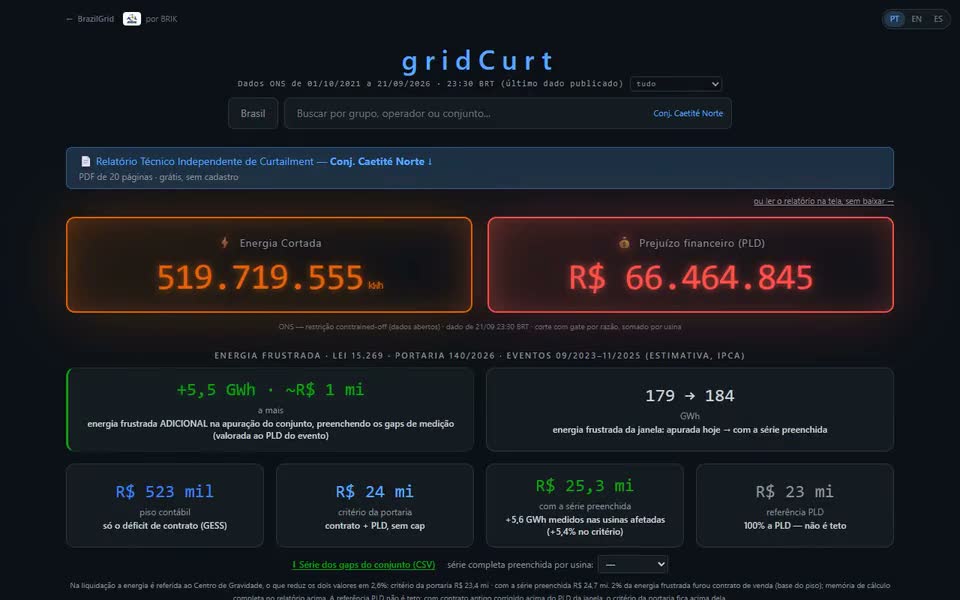

1. Lea la parte de arriba: Energía Recortada y Pérdida financiera (PLD). La línea “Datos ONS del … al …” muestra la fecha y la hora del último dato publicado por el ONS, en BRT; entre un dato y el siguiente el contador es una proyección (etapa 4). El selector de período cambia la ventana: todo, un año o fechas personalizadas. Abrir en este estado →

2. Pase el mouse por las tarjetas de pérdida eólica, solar y total: el porcentaje es de los últimos 12 meses; TWh y R$ son del período completo. Abrir en este estado →

3. En ¿POR QUÉ SE RECORTÓ?, cada razón — Excedente de energía (ENE), Confiabilidad eléctrica (CNF) y Restricción de red (REL), los nombres que la pantalla da a los códigos del ONS — trae energía, R$ y la etiqueta de resarcibilidad. Cuando el archivo de razones del ONS se atrasa, entra una 4ª porción GRIS — “razón pendiente de publicación por el ONS” —, con la fecha del último archivo oficial al lado: el MWh ya está medido, solo falta el nombre de la razón (en pantalla desde el 20/09/2026). Abrir en este estado →

4. En CÓMO SE CONSTRUYE LA CIFRA, vea el recorte estimado de las plantas sin dato válido (sumado al contador), la laguna de los conjuntos enteros sin dato (no sumada) y la diferencia de método de la suma por planta (no sumada); pase el mouse por cada tarjeta para leer la regla. El 25/09/2026, con dato del ONS hasta el 23/09/2026 23:30 BRT: estimado +3,1 % (+2,6 TWh), laguna de 104.105 medias horas y diferencia de método +3,4 % (2,9 TWh). Abrir en este estado →

5. Elija un conjunto en la búsqueda (o por el enlace con ?conjunto=): el contador pasa a ser del conjunto y aparecen la franja de compensación y la serie CSV de las semihoras con falla de medición. La búsqueda ignora acentos y mayúsculas. Abrir en este estado →

6. Abra el informe técnico: Descargar PDF (20 páginas con la memoria de cálculo) y Descargar CSV (serie mensual). El documento sale de un snapshot identificado — dos descargas iguales traen el mismo número. Abrir en este estado →

Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Energía Recortada = Recorte medido por conjunto (eólica + solar) + Recorte estimado de la central sin dato
Medido = Σ_conjunto Σ_t max(Σ Est − Σ Ver_con dato ; 0) × 0,5 h, solo en semihoras bajo restricción (flag de generación restringida del ONS O razón REL, CNF, ENE)
Estimado = Σ_t max(Σ Est_hermanas × Pot_sin dato ÷ Pot_hermanas − Ver_sin dato ; 0) × 0,5 h
   central sin dato = flag de dato inválido 1 y generación estimada cero

Pérdida = Σ_t Recorte_t (MWh) × PLD(submercado, hora t) × factor IPCA (mes del evento → hoy)
   hora sin PLD publicado → promedio del PLD válido de los últimos 45 días
   mes sin IPCA publicado → factor 1
   recorte estimado de la central sin dato → PLD promedio ponderado del alcance

Contador(ahora) = Base + ritmo × (ahora − sello del último dato)
ritmo = Recorte de los últimos 365 días × (1 + fracción estimada de la central sin dato) ÷ segundos del año
Período cerrado (ej.: un año pasado): ritmo = 0

% pérdida = Recorte por conjunto de los últimos 12 meses ÷ Generación estimada de los últimos 12 meses
Diferencia de método = Σ_central max(Est − Ver ; 0) − Σ_conjunto max(Σ Est − Σ Ver ; 0)   (informativa, no sumada)

REL: resarcible por encima de la franquicia anual (régimen ordinario)
CNF: resarcible solo por la Ley 15.269/2025, eventos del 01/09/2023 al 25/11/2025 (suspendido)
ENE: no resarcible
GESS = min[ max(Econt − Gver ; 0) ; Gfrust ]  → piso contable del informe

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• Contador más cerca del tiempo real. Hoy el contador proyecta al ritmo de 12 meses hasta el dato siguiente, que llega con unos dos días; la generación en tiempo real del ONS puede acortar esa distancia.
• Recorte estimado al PLD de la hora. Hoy el recorte estimado de la central sin dato se valora al PLD promedio ponderado del alcance; usar el PLD de cada semihora haría el R$ más preciso.
• Nuevo cómputo de la Portaria 140. Cuando el ONS publique el nuevo cómputo que exige la Portaria MME 140/2026, el informe debe usarlo en lugar del cómputo anterior.

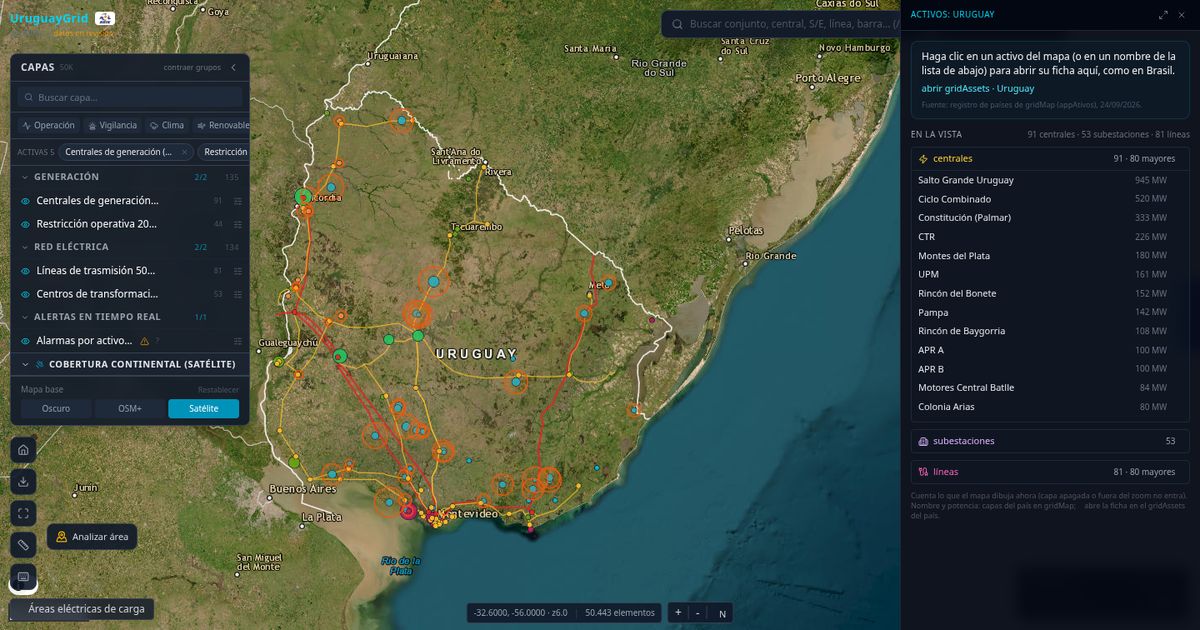

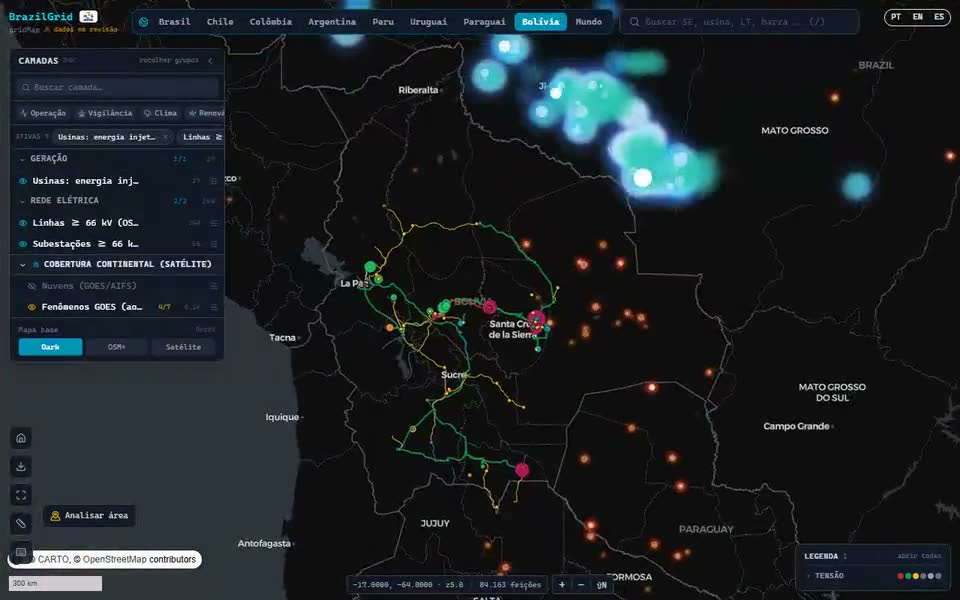

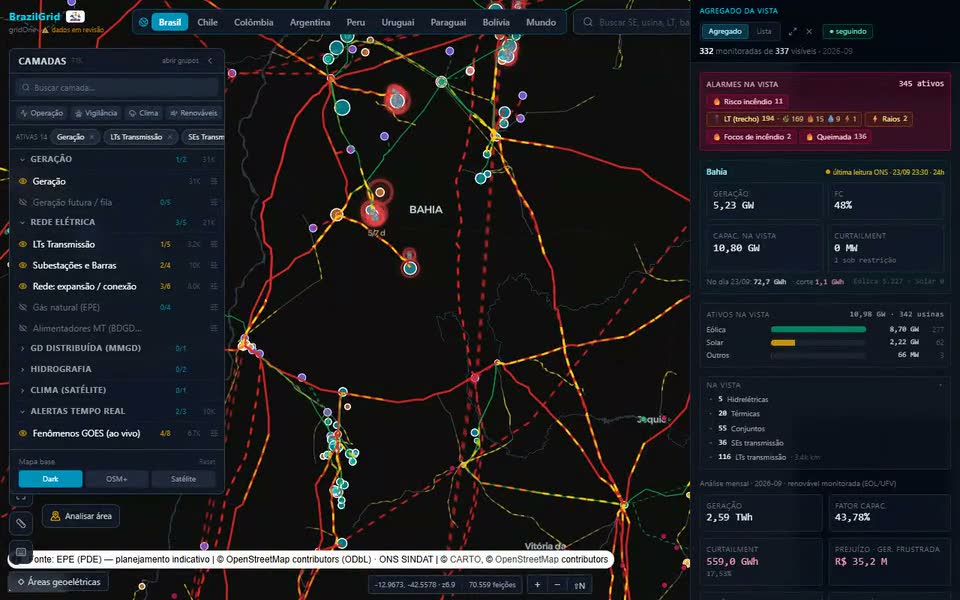

1. Elija el país en el selector de arriba: Brasil, Chile, Colombia, Argentina, Perú, Uruguay, Paraguay, Bolivia o Mundo (Perú entró en el selector el 20/09/2026, Uruguay el 24/09/2026 y Paraguay y Bolivia el 25/09/2026). El mapa encuadra el país y cambia las capas; la elección va a la URL (#escopo=) y el enlace abre en el mismo país. Abrir en este estado →

2. A la derecha de la búsqueda, “Grupos y operadores” muestra en el mapa solo los activos de quien elijas — grupo económico (G), operador (O) o transmisora (T), uno o varios (se suman). La búsqueda ignora tildes; cada elección se vuelve un chip bajo la búsqueda, con X y “Limpiar”, y va a la URL (#ag=), así el enlace abre ya filtrado. Recorta centrales, conjuntos, SE y LT de la Red Básica; los activos sin grupo/operador en el catastro quedan fuera (desde 03/10/2026). Con la elección hecha, el mapa entra en modo foco (desde 04/10/2026): encuadra todos los activos elegidos (y reencuadra cada vez que sumas o quitas uno), deja solo ellos — con un brillo — y los fenómenos meteorológicos, apaga alarmas, otras redes y capas analíticas y muestra las LT y SE de otros dueños atenuadas, como referencia. “Salir del foco” devuelve las capas como estaban y mantiene el filtro; el enlace abre ya encuadrado y en foco. Abrir en este estado →

3. Aplique un preset arriba del panel de capas — Operación, Vigilancia, Clima, Renovables, Planificación, Desarrollo, Mercado o Estándar. Cada uno enciende las capas de ese uso; las encendidas aparecen como chips en ACTIVAS, y la X del chip las apaga. Abrir en este estado →

4. En la lista de capas: un clic enciende o apaga, doble clic muestra la capa sola y el engranaje (o el botón derecho) abre las opciones — subcapas, color, filtro y opacidad. “2/4” indica cuántas subcapas están encendidas; el otro número, cuántos elementos hay en el mapa. Un grupo sin capa encendida empieza contraído (desde el 22/09/2026); “abrir grupos”, arriba del panel, los abre todos. Abrir en este estado →

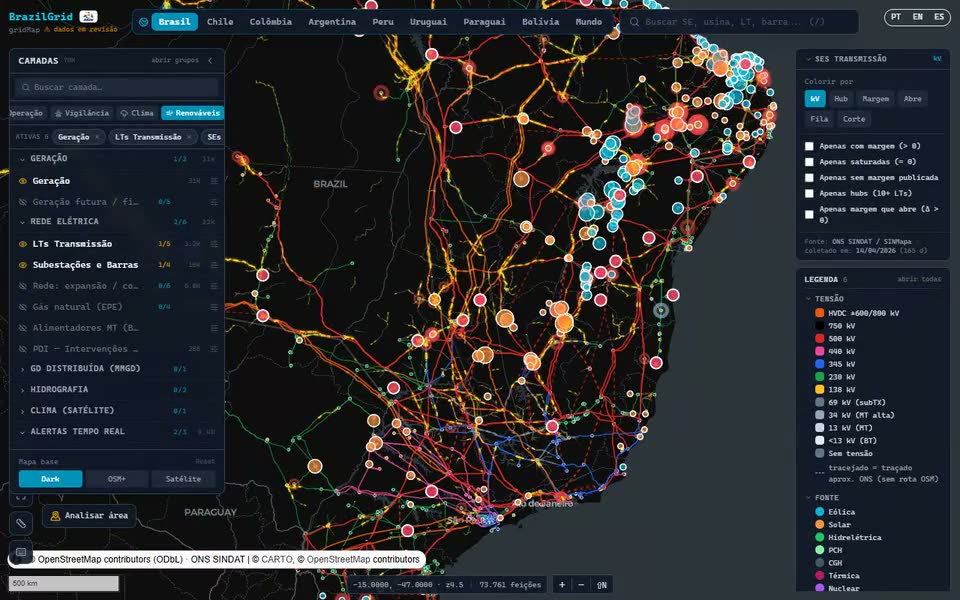

5. En el panel derecho, abra el cuadro SE de transmisión — desde el 22/09/2026 los cuadros nacen contraídos y el encabezado resume el modo en uso (p. ej. “kV”) — y elija Colorear por: kV, Hub, Margen, Abre (margen que se abre desde 2027), Cola (solicitudes de acceso) o Recorte (recorte de 12 meses de las plantas conectadas). La leyenda, abajo, tiene una línea por sección con su franja de colores; “abrir todas” muestra rótulos, fuente y fecha. Abrir en este estado →

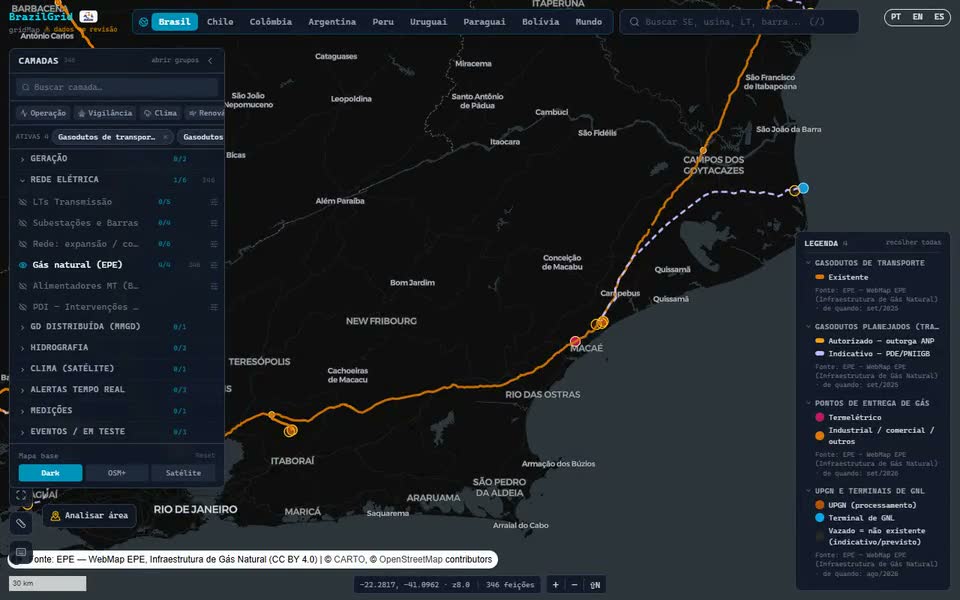

6. Encienda Gas natural (EPE), en el grupo Red eléctrica: gasoductos de transporte existentes (trazo lleno), planificados (discontinuo), puntos de entrega — los termoeléctricos en el color de las térmicas — y las UPGN y terminales de GNL. Pase el mouse sobre un ducto para ver si existe, el diámetro, la longitud y la transportista. Abrir en este estado →

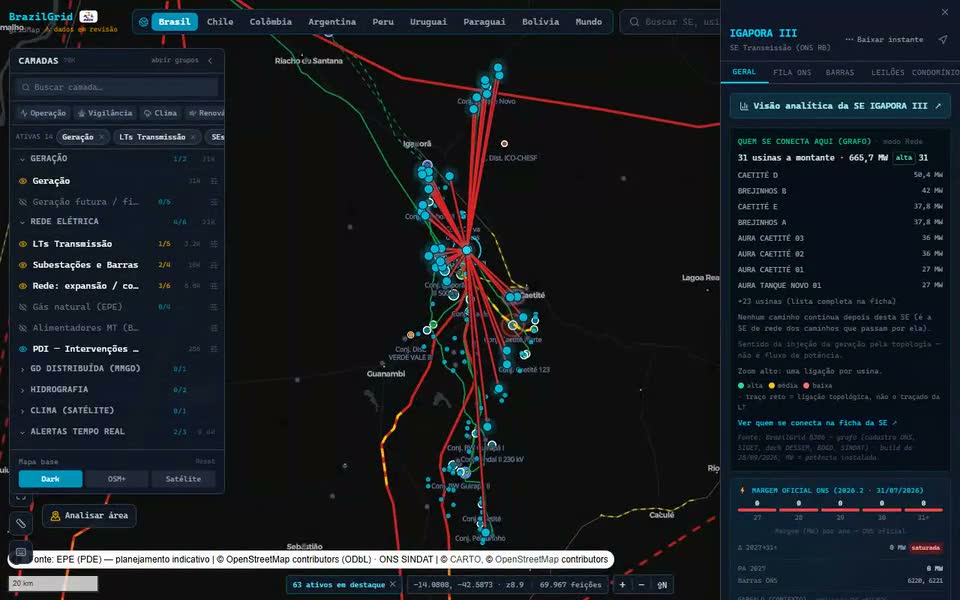

7. Haga clic en una SE: el panel lateral abre con las pestañas General, Cola ONS, Barras, Subastas y Condominio. En el modo Red (el enlace ya lleva ?rede=1), el cuadro “Quién se conecta aquí” lista las plantas aguas arriba y dibuja las conexiones; al hacer clic en una planta aparece su camino hasta la red troncal. El ícono de descarga en el encabezado del panel (“Descargar instante”) lleva los atributos de ese activo con la fuente y la fecha de la capa: Excel, CSV con Léame, GeoJSON o Ver como tabla. Abrir en este estado →

8. Vea lo que pasa ahora: el preset Vigilancia enciende rayos, incendios, lluvia intensa, convección severa, red fuera de servicio (PDI), fallas de generación (COIG) y la alarma por tramo de línea. En Chile y Colombia, la capa “Alarma por activo” evalúa las líneas punto por punto. Haga clic en un foco de incendio: el popup dice si el frente puede avanzar (velocidad, rumbo, alcance en 1, 3 y 6 h y lo que está en el camino) o por qué no hay propagación calculada (detección antigua, foco débil, no confirmado, calma, húmedo o sin viento); en el punto de un grupo de focos, la “Última detección” en BRT. La URL (#map, #layers, #escopo) guarda el estado para compartir. Abrir en este estado →

Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Color de la SE = margen oficial del ONS en el horizonte 2031+ (MW)
   0 → rojo (saturada) · < 200 → naranja · < 500 → amarillo
   < 1.000 → verde · ≥ 1.000 → cian · sin margen publicado → gris

Δ = margen 2031+ − margen 2027 (MW)
   sin margen → gris · zona saturada (ya recorta hoy) → rojo · Δ ≤ 0 → gris azulado
   Δ > 0 con recorte observado en la barra o en el estado → ámbar
   Δ > 0 en zona limpia → verde lima (< 500), verde (< 1.200), cian (≥ 1.200)

Recorte de la SE = Σ curtailment (gate del ONS: flag de generación restringida ∪ razón) de los últimos 12 meses cerrados de las eólicas y solares que llegan a la SE (GWh)
   0 → gris azulado · < 10 verde · < 100 amarillo · < 500 naranja · < 1.500 rojo · ≥ 1.500 rojo oscuro
Cola de la SE = Σ MUST (MW) de las solicitudes de acceso vivas y con protocolo vigente
   0 → gris azulado · < 100 verde · < 500 amarillo · < 1.500 naranja · ≥ 1.500 rojo

Aguas arriba(SE) = centrales cuyo camino de inyección, por la topología, termina en la SE
Potencia aguas arriba = Σ potencia instalada de esas centrales

Cada estructura tiene tres radios: TA (aproximación) ⊂ SA (área sensible) ⊂ MA (área monitoreada)
Nivel 1: descarga dentro del SA
Nivel 2: descarga más cerca que la distancia crítica  O  nº de descargas en el SA ≥ mínimo
   SE de transmisión: SA 4 km · MA 15 km · crítica 1,5 km · mínimo 2
   Parque eólico: SA 5 km · MA 25 km · crítica 2 km · mínimo 3
   Parque solar: SA 4 km · MA 20 km · crítica 1,5 km · mínimo 3
Línea (Chile y Colombia): un punto cada 10 km del trazado; error de posición de hasta 5 km

Existente × planificado = campo de situación de la EPE (existente → trazo lleno; Autorizado ANP e Indicativo PDE/PNIIGB → discontinuo)
Trazado simplificado por Douglas-Peucker, tolerancia 0,0002° → desvío máximo medido 22,3 m
Fecha de la capa = la más reciente citada en el campo Fuentes de la EPE, descartando fechas futuras

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• Aviso de búsqueda cargando. En el primer uso, la búsqueda tarda unos 30 s mientras se carga el índice de capas, sin aviso en pantalla (medido el 19/09/2026).
• Una sola fecha para el margen. En Igaporã III, el 19/09/2026, el cuadro del margen decía “CSV 04/2026” y Fuente y actualización, edición 2026.2 del 31/07/2026. Vale Fuente y actualización; unificar el rótulo evita la duda.
• Enlace directo a la central. ?ceg= solo todavía no abre el panel de la central; use ?se= con la SE de conexión.
• Flujo de potencia. El modo Red muestra topología. El flujo por la red del deck DESSEM está en estudio — diría por dónde pasa la energía, no solo quién se conecta con quién.
• Argentina, Perú, Uruguay, Paraguay y Bolivia. Alarma por línea, como ya existe en Chile y Colombia (en Argentina la prueba de 7 días sigue solo en informe); y Uruguay en el bot, con una regla que no se sature en un día de frente (en el panel en vivo está desde el 28/09/2026).
• Del punto de gas a la ficha de la térmica. El punto de entrega termoeléctrico en el mapa (EPE) todavía no abre la ficha de la central ni el cuadro “¿Llegó el combustible?” (ANP) del gridAssets; unir los dos registros requeriría el mismo par curado que usa el gridAssets.

1. Recorra el mapa (arrastre y haga scroll). En el modo “List”, el predeterminado, el panel muestra los activos visibles por categoría — centrales eólicas, solares, hidroeléctricas y térmicas, conjuntos, subestaciones, líneas, grupos económicos y controladores — y la lista sigue el zoom. Haga clic en un elemento para abrir la ficha. Abrir en este estado →

2. Cambie a “Aggregate”: generación, factor de planta, recorte, pérdida (generación frustrada), potencia instalada y mediciones inválidas de las eólicas y solares monitoreadas en la vista, con razones del recorte, composición, mayores pérdidas, alarmas en la vista y la serie mensual. El botón “● following” fija el recorte (“⏸ locked”) para mover el mapa sin perder la suma.

3. Haga clic en una central, conjunto, subestación o línea: el panel pasa a ser la ficha del activo. En la central aparecen las líneas de evacuación y, cuando la línea es un cuello de botella monitoreado en DESSEM, la carga del circuito; en la línea, las centrales conectadas detrás de ella. “← back to aggregate” lo deshace.

4. Active “Electrical load areas” y elija colorear por “Capacity”, “Subsystem” o “Curtailment”. El clic en un área fija el panel en ella: los KPI pasan a ser del área de carga del ONS.

5. En el modo “Aggregate”, lea “NIS live”: la generación del SIN minuto a minuto por subsistema y fuente, la carga y nuestro pronóstico de carga para las próximas 24 horas, con el error de los últimos 7 días al lado.

6. Use los botones de tamaño del panel: expandir lleva el panel a pantalla completa (se vuelve gridAssets); ocultar deja solo el mapa (se vuelve gridMap).

7. Fuera de Brasil: elija el país en el selector (o abra la tarjeta gridOne en la página del país de la landing, que ya lleva #escopo=). El panel de la derecha lista las centrales, subestaciones y líneas que el mapa dibuja en la vista, con el conteo por tipo; el clic en el nombre (o en el activo en el mapa) vuela hasta él y abre la ficha del gridAssets del país en el propio panel, como en Brasil (desde el 07/10/2026); la ↗ abre la misma ficha en otra pestaña. En Uruguay, el 25/09/2026, con el país entero en pantalla: 91 centrales, 53 subestaciones y 81 líneas. Abrir en este estado →





Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Generación = Σ_centrales de la vista Generación verificada (MWh)
Recorte = Σ_c Σ_t max(Est − Ver ; 0) × 0,5 h
   solo en las semihoras bajo restricción por el gate del ONS (flag de generación restringida O razón REL, CNF, ENE)
   y fuera de las semihoras silenciadas
FP = Generación ÷ (Potencia instalada × horas promedio con dato)   (tope 100%)
Med. inválidas % = semihoras con indicador 1 y estimada 0 ÷ semihoras del período

Pérdida = Σ_t Recorte_t (MWh) × PLD(submercado, hora t)
   hora sin PLD publicado → R$ 150/MWh
   sin corrección por IPCA

Recorte % = Σ Recorte ÷ Σ Generación estimada, de las eólicas y solares monitoreadas del área, en el mes
BAOE = BA con longitud < −42° · BASE = SE + BA con longitud ≥ −42°
ALPE = AL + PE · PBRN = PB + RN · TON = TO · demás áreas = el propio estado

Carga = pico |flujo| del circuito ÷ capacidad del circuito, en el deck DESSEM
Capacidad de la línea (MVA) = √3 × kV × A ÷ 1000   (el registro del ONS publica la capacidad en amperios)

nMAE (7 días) = promedio |Carga pronosticada − Carga verificada| ÷ promedio de la Carga verificada
   ponderado por la carga de los 4 subsistemas
   el mismo cálculo para la carga programada del ONS, lado a lado
Color: verde ≤ 3% · ámbar ≤ 6%

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• Pérdida con la base de cálculo de gridCurt. Usar el promedio del PLD de 45 días y la corrección por IPCA del contador haría que los R$ del panel coincidan con los de gridCurt.
• KPI de las convencionales. Hidroeléctricas y térmicas entran solo en la composición de activos; su generación horaria, que el ONS publica por central, podría entrar en los KPI de la vista.
• Navegación cruzada en las fichas livianas. Los enlaces de las fichas de subestación, línea y MMGD todavía abren en gridAssets en lugar de cambiar el panel.
• Más videos. La etapa 1 tiene el video del cambio Lista → Agregado (19/09/2026) y la etapa 2, el del clic en una línea de la lista abriendo la ficha (20/09/2026); falta el de las áreas geoeléctricas.

1. En el Hub, lea las cifras del Anexo II (barras bonificadas, cuántas tienen recorte medido, GWh recortados en 2025, márgenes saturados, cola de generación) y el cronograma oficial; “Qué cambió en la referencia oficial” trae las notas del ONS con fecha y fuente. Abrir en este estado →

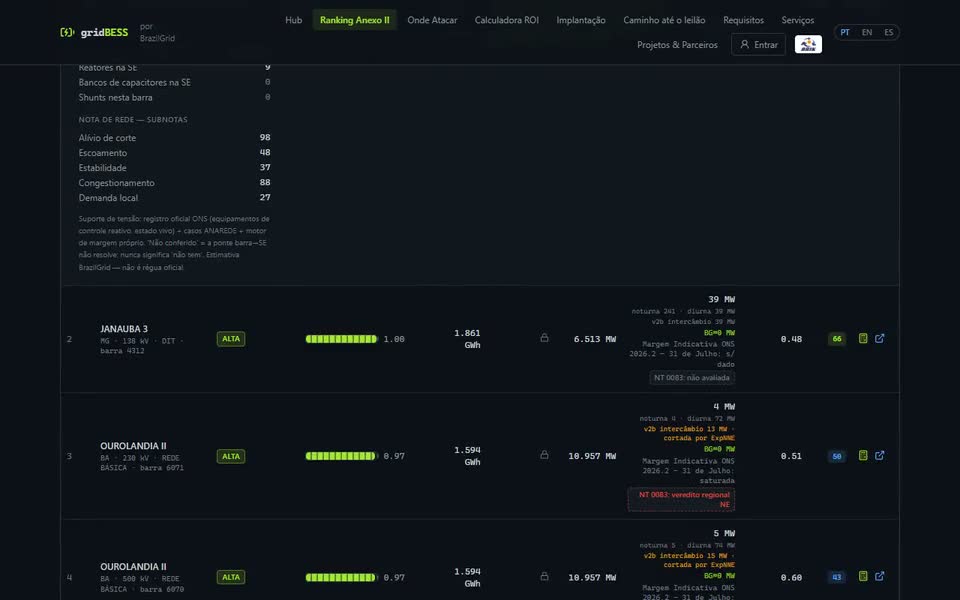

2. En el Ranking Anexo II, filtre por estado, tensión y tier (ALTA, PROSPECTIVO, SEM SINAL, SEM BARRA) y ordene por Score realizado, Recorte 2025, Cartera, Cola, MISCR o Nota de Red. Haga clic en la fila para abrir la ficha de la barra: soporte de tensión, márgenes y las subnotas. Abrir en este estado →

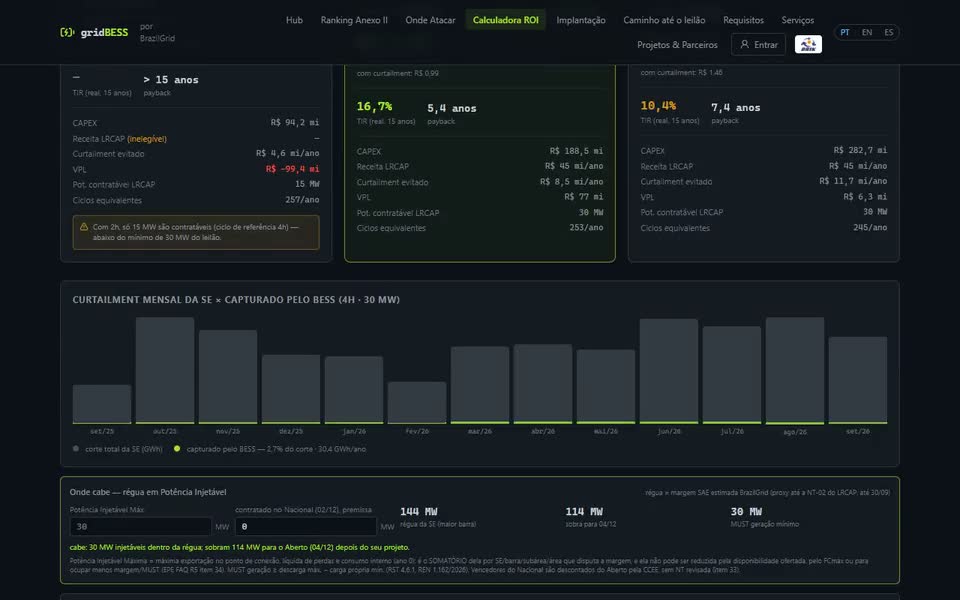

3. Haga clic en el ícono de calculadora de la fila (o abra la Calculadora ROI y busque la subestación): la página de la barra simula un BESS con ingreso fijo del LRCAP en 2 h, 4 h y 6 h, con TIR, payback, VPN y oferta piso. Cambie el Régimen entre “Contratado en el LRCAP” y “Merchant (sin CRCAP)” y edite los supuestos. Desde el 02/10/2026 cada bloque de la página (corte y precio en la subestación, supuestos, escenarios, riesgo, financiamiento, degradación, Monte Carlo, metodología) es un cuadro con barra propia: haga clic en el título para contraerlo y reabrirlo; todos empiezan abiertos, salvo la lista de centrales conectadas, que ya nacía cerrada. Abrir en este estado →

4. En Dónde Atacar, el ranking cruza valor × viabilidad de conexión ÷ competencia para indicar dónde la oferta tiene más chance de ganar. Abrir en este estado →

5. En Requisitos y en Camino hasta la subasta: 30 MW, 4 h de descarga, RTE ≥ 85%, grid-forming, contrato de 15 años, y los hitos — NT-02 del LRCAP hasta el 30/09, Pliego el 29/10, habilitación técnica el 17/11 y subastas el 02 y 04/12. Abrir en este estado →

6. En Proyectos y Socios, la vitrina pública de proyectos BESS publicados por sus propios dueños, ordenada por la franja de la Nota de Red; el contacto pasa por el mostrador de BRIK y el teaser es anónimo por defecto. Abrir en este estado →

7. En Mis proyectos, registre su proyecto BESS: cada campo dice la unidad, el rango y un ejemplo, los obligatorios vienen marcados y el borrador queda en el navegador. Adjunte los documentos del registro — la plataforma lee el archivo y sugiere los campos, con el origen y la confianza de cada sugerencia, para que usted confirme. Abrir en este estado →

Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Nota = Σ peso_i × subnota_i ÷ Σ pesos de los ejes con dato
   alivio de recorte 0,30 · evacuación 0,25 · estabilidad 0,20 · congestión 0,15 · demanda local 0,10
Interruptor de la barra ya superado → Nota × 0,7

Alivio de recorte = percentil del recorte 2025 atribuido a la barra (entre las 129)
Evacuación = percentil de la capacidad remanente OFICIAL de la NT-02 del LRCAP, efectiva = min(barra ; subárea ; área), entre las barras evaluadas por la NT (valores iguales = mismo percentil; barra fuera de la NT = sin dato)
Estabilidad = (130 − posición en el ranking de MISCR) ÷ 129 × 100
Congestión = percentil de |CMO de la barra − CMO promedio del subsistema|
Demanda local = 0,5 × pct carga (subestación + subestaciones a 1 línea) + 0,3 × pct déficit de entrega 12 m + 0,2 × min(1 ; centros de datos en la cola ÷ 3)

Margen SAE = min(margen de descarga en el bloque NOCTURNO de déficit ; margen de carga en el DIURNO de sobra renovable)
Margen de inyección (el que limita) = margen de descarga
Potencia contratable = min(potencia ; energía ÷ 4 h), mínimo 30 MW

Ingreso anual = ingreso fijo LRCAP (R$/MW·año, supuesto) × potencia contratable
   + recorte recuperado × PLD de la hora de descarga   (solo en el régimen merchant)
VPN = Σ_t (Ingreso_t − OPEX_t) ÷ (1 + WACC)^t − CAPEX   (términos reales, 15 años, con degradación)
TIR = tasa que anula el VPN · Oferta piso = menor ingreso fijo con VPN = 0 a su WACC
Indisponibilidad: −1% de la cuota mensual por hora sin entregar la potencia, hasta 30% en el mes

Etapa inicial: ofertas ordenadas por precio (gana la menor), con el factor locacional β = 0,9 en las 129 barras del Anexo II (bono del 10%)
Desempate: mayor disponibilidad ofrecida → orden de envío
Etapa continua: descenso de precio hasta la cantidad demandada, dentro de la capacidad de evacuación por subárea (NT-02 del LRCAP)

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• NT-02 del LRCAP en la base de cálculo. Cuando la EPE y el ONS publiquen la NT-02 de cantidades de la subasta (plazo 30/09/2026), la base de cálculo de dónde cabe cambia el proxy de BrazilGrid por la nota oficial.
• Intercambio en el motor de margen. La versión v2b, que agrega el límite de intercambio ExpNNE, corre en paralelo y rotulada; todavía no es la base de cálculo servida.
• Precio inicial del Pliego. Reemplazar el supuesto de ingreso fijo por el precio inicial cuando salga el Pliego (29/10/2026).
• Nota con cobertura desigual. Parte de las barras se puntúa con 2 de 5 ejes; atribuir el recorte de las barras sin atribución dejaría las notas comparables.
• Más videos. La etapa 1 tiene el video del Ranking y de la ficha de la barra (19/09/2026) y la etapa 2, el de la calculadora de ROI (20/09/2026); falta el de Mis proyectos, con la lectura de los documentos.
• Más campos leídos del documento. La lectura de la ficha AEGE encuentra 15 de los 17 campos completados (medido el 20/09/2026); llevar la misma base de cálculo a los demás tipos de documento cerraría el resto.

1. Abra el bot @raiosin_bot en Telegram, envíe /start y elija qué monitorear: todo Brasil, un subsistema, un estado o filtros avanzados por agente o parque. Abrir en este estado →

2. Elija la severidad mínima: Crítico (rayo en la zona interna del activo), Alerta (anillo de atención) o Monitoreo (tormenta en el área de monitoreo). La alarma llega con la distancia, los rayos de la celda de tormenta y los horarios en BRT; cuando la tormenta se disipa, llega el mensaje de cierre. Abrir en este estado →

3. En campo, envíe un pin (📎 → Ubicación): el bot lista las estructuras en un radio de 30 km y, con un toque, vigila el punto en un radio de 10, 25 o 50 km — rayos del satélite y también lluvia y ráfaga de viento de superficie (desde 12 m/s). La ubicación en tiempo real hace que el pin siga al equipo. Abrir en este estado →

4. /previsao da el pronóstico del punto de campo: ahora, próximas horas y los próximos 3 días. El mismo pronóstico está en la página: haga clic en un punto del mapa o escriba las coordenadas. Abrir en este estado →

5. /ativo <nombre> monitorea un parque entero (rayos, lluvia, viento y crecida del complejo); /menu cambia filtros y severidad; /pause 22 6 silencia de 22 h a 6 h BRT; /stop cancela y borra sus datos. Abrir en este estado →

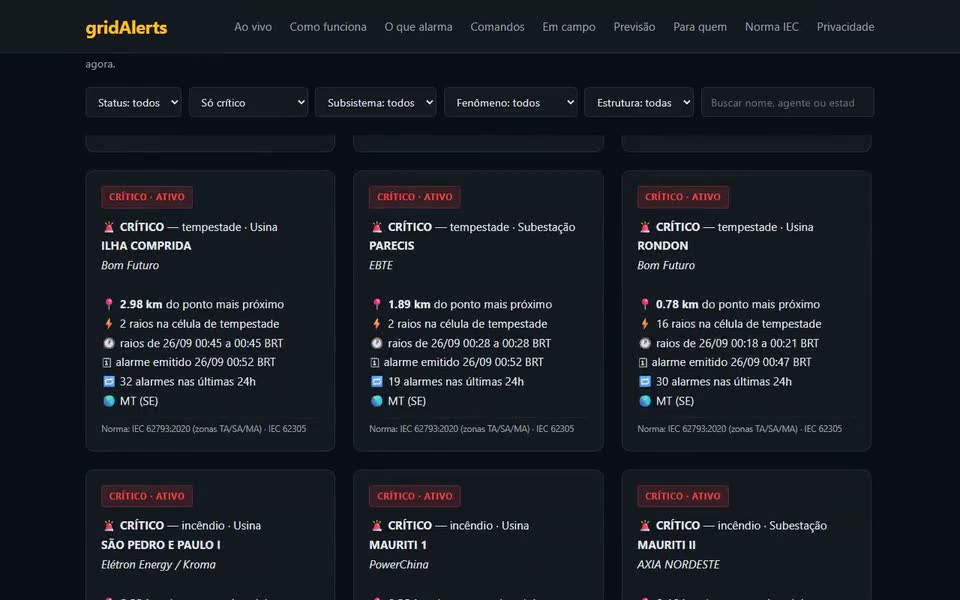

6. En la página, “Alarmes ao vivo” muestra las mismas alarmas de Telegram de las últimas 24 horas, sin inscripción, con los filtros del bot (estado, severidad, subsistema, fenómeno, estructura), y se actualizan cada 5 minutos. Abrir en este estado →

7. Fuera de Brasil: en el selector de país de Alarmas en vivo, elija Chile, Colombia, Perú o Argentina (la elección va a la URL, #escopo=AR; Argentina entró el 25/09/2026). El panel cambia “Subsistema” por “Región”, muestra la hora local del país y marca CRÓNICO la estructura con fuego en alerta en al menos la mitad de los últimos 7 días; desde el 25/09/2026 la página entera — panel, cómo funciona, reglas, comandos y pronóstico — sale en portugués, inglés y español (?lang=, o el idioma elegido en la landing; solo la política de privacidad sigue en portugués). En el bot, /pais activa el aviso de un país vecino — Chile, Colombia, Perú o Argentina (solo crítico) — y /idioma cambia el idioma de esos mensajes (desde el 24/09/2026). Abrir en este estado →



Siguiente etapa 3: Profundizar ↓

Siguiente etapa 4: Teoría y fórmulas ↓

Crítico (Level 2): distancia mínima < d2  O  rayos en la zona de alerta ≥ N2
Alerta (Level 1): distancia mínima < radio de la zona de alerta (SA)
Monitoreo (prealarma): rayos en el área de monitoreo (MA) ≥ N1
   subestación: SA 4 km · MA 15 km · d2 1,5 km · N2 2 · N1 1
   eólica: SA 5 km · MA 25 km · d2 2 km · N2 3 · N1 2
   solar: SA 4 km · MA 20 km · d2 1,5 km · N2 3 · N1 1
   demás centrales: SA 3 km · MA 20 km · d2 1,5 km · N2 2 · N1 1

Celda = hexágono H3 (resolución 6) × ventana de 15 minutos
Si la mayor energía óptica de la celda > percentil 99 de los últimos 7 días → el nivel sube 1 (tope: Crítico)
La prealarma (Monitoreo) no sube

Posición del rayo en el suelo = intersección de la línea satélite → tope de la nube (elipsoide del GLM, ~14 km) con el elipsoide WGS84 a altitud 0
Donde la corrección no se aplica (cerca del borde del disco), se usa la posición publicada

Cierre cuando: último evento + tiempo de cierre < ahora
   30 min (rayo, incendio, convección) · 60 min (lluvia, humo)
Nueva alarma de la misma estructura en la misma severidad: bloqueada por 60 min (solo pasa la escalada)

Incendio: foco de calor a < 1 km (cualquier FRP)
Lluvia intensa: tasa ≥ 30 mm/h a < 2 km
Convección severa: CAPE ≥ 4.000 J/kg y LI ≤ −6 a < 5 km
Humo (centrales solares, de día): AOD ≥ 1,5 a < 10 km

Siguiente etapa 5: Origen de los datos ↓

Siguiente etapa 6: Mejoras ↓

• Validación contra una red terrestre. Comparar cada alarma con el rayo observado por una red de detección en tierra daría la tasa de falsa alarma y de detección medidas, no solo estimadas.
• Líneas de transmisión en el bot. En el mapa de gridMap y de gridOne la línea ya se enciende por tramo; el bot y la página todavía avisan solo por subestación y central. En Chile y en Colombia la alarma por activo a lo largo de la línea (un punto cada 10 km) ya está en el mapa.

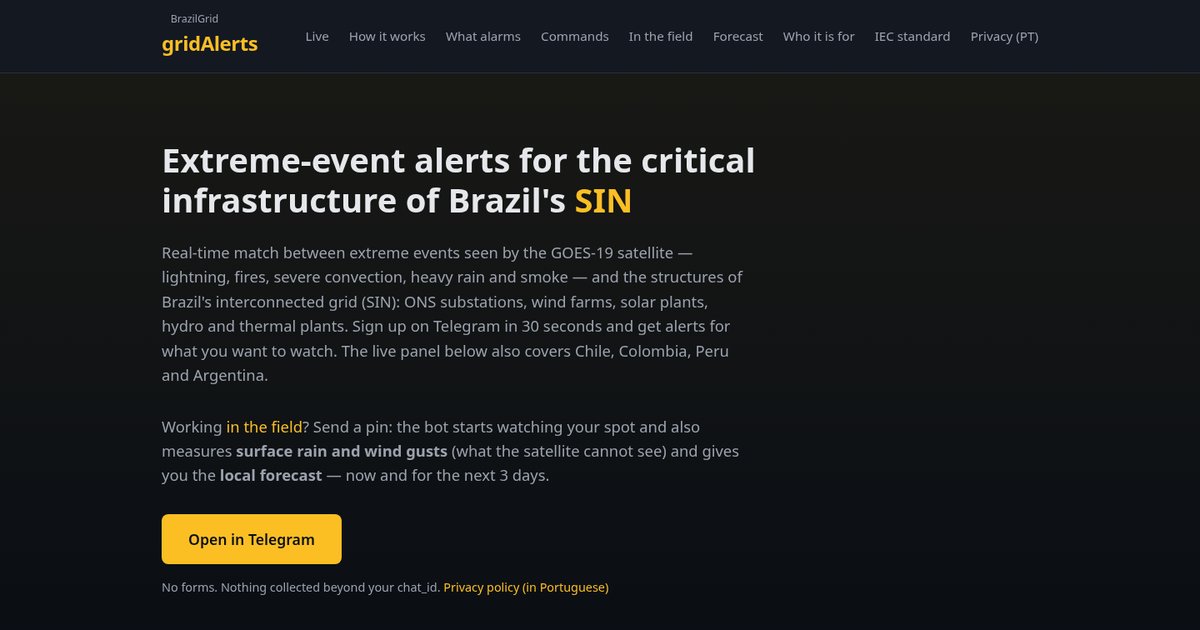

• Página y bot en inglés y español. Desde el 25/09/2026 la página entera sale en portugués, inglés y español, en el idioma elegido en la landing (el panel de alarmas en vivo y los mensajes de país del bot ya salían desde el 24/09/2026); el bot de Brasil sigue solo en portugués.
• Verificar la tabla de la página con las reglas. La tabla de lo que el sistema alarma en la página resume los radios de cada zona; debe verificarse contra la tabla de reglas en producción siempre que una regla cambie.
• Más videos. La etapa 1 ya tiene el video del filtro de “Alarmes ao vivo” (capturado el 19/09/2026); falta el del pronóstico de un punto.
